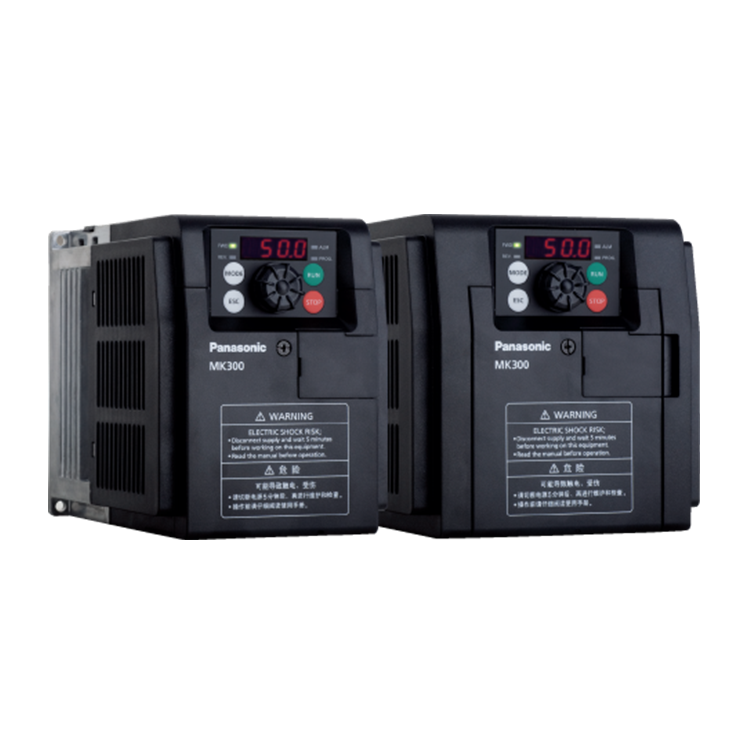

精準控制，貼心功能 小型高性能變頻器MK300
|
特點
控制性能優良的小型變頻器
■小型機中過負載及高力矩性能優良
■可選制式無傳感器矢量控制功能

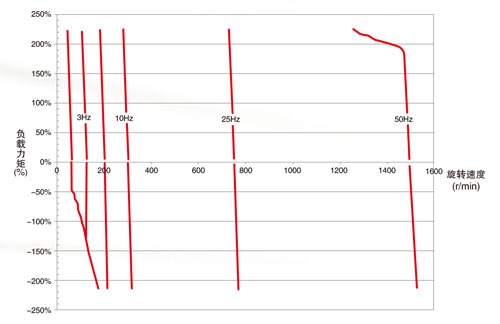

可以驅動無編碼器的普通電機實現高精度和高響應速度。在低速0.5Hz時，可以實現200%轉矩輸出(無傳感器矢量控制模式下)。
注） 5.5kW以上，0.5Hz時150%轉矩輸出
|
針對標準負載與輕負載的雙重規格選定
產品明記出變頻器功率性能，方便用戶參考選型。針對特定行業，可達到小馬拉大車的效果。
■標準負載規格
過負載電流額定：額定輸出電流的150%，1分鐘。
可對應當前變頻器的標準負載規格的電機應用。
■輕負載規格
過負載電流額定：額定輸出電流的120%，1分鐘。
可對應比當前變頻器規格高一檔的電機應用。
|
豐富功能與應用

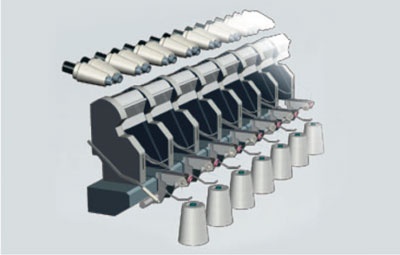

■對應紡織絡筒機功能
紡織繞線往復運轉功能，在如右圖所示的三角波模式的頻率下運行。
■更多的運行模式：
·隨機擺動模式 可以有效防止繞線堆積在同一點
·繞線長度停止模式 繞線累計一定長度后自動停止功能
·脈沖輸入長度計算模式 方便顯示統計繞線長度，計算結果可通信
·兩點模式 基準頻率隨繞線長度平滑最終變化至第二頻率
|
|

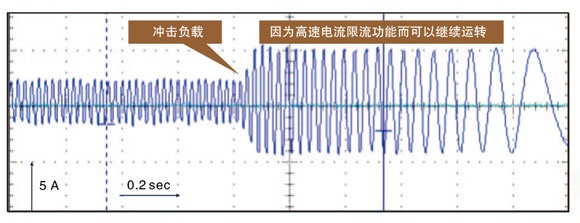

配備高速電流限流功能
即使因負載變動而在瞬間內流過過大電流，MK300也不會跳閘，而是繼續運轉，從而提高了生產性。對重型轉車臺的急速加速和面包、面類等粘性較高的物體的攪拌等有效。
|
操作簡便

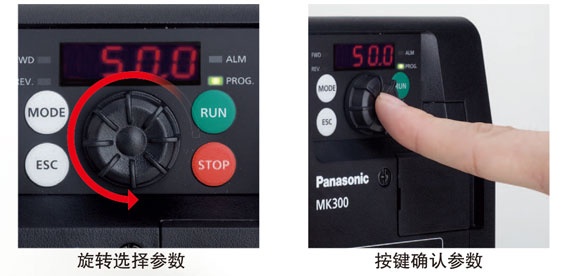

■旋鈕式快速選擇操作
包含確認按鈕的旋鈕，在參數選擇時可進行快速的選擇與設定。
提高了操作速度和精度。
|
維護自由
■冷卻風扇的簡單交換

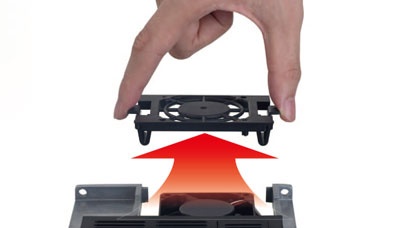

冷卻風扇處的精巧設計，讓冷卻風扇的更換更加便捷。產品維護效率大大提高。
|

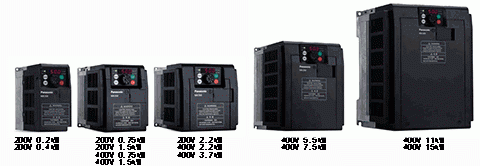

種類
| 項目 |
單相200V輸入型 (型號AMK300□□□2) |
三相400V輸入型 (型號AMK300□□□4) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0P2 | 0P4 | 0P7 | 1P5 | 2P2 | 0P7 | 1P5 | 2P2 | 3P7 | 5P5 | 7P5 | 011 | 015 | ||
| 標準負載規格 | 適用電機輸出(kW) 注1) |
0.2
|
0.4
|
0.75
|
1.5
|
2.2
|
0.75
|
1.5
|
2.2
|
3.7
|
5.5
|
7.5
|
11.0
|
15.0
|
| 額定輸出電流(A) 注2) |
1.5
|
3.0
|
5.0
|
8.0
|
11.0
|
2.6
|
4.0
|
6.0
|
9.5
|
12.0
|
17.0
|
23.0
|
31.0
|
|
| 額定輸出容量(kVA) 注3) |
0.6
|
1.2
|
2.0
|
3.2
|
4.4
|
2.1
|
3.2
|
4.8
|
7.6
|
9.6
|
13.5
|
18.3
|
24.7
|
|
| 額定輸入電流(A) 注4) |
3.9
|
8.0
|
12.6
|
18.5
|
23.8
|
3.9
|
6.0
|
9.0
|
14.3
|
15.6
|
22.1
|
29.9
|
40.3
|
|
| 電源容量(kVA) 注4) |
0.9
|
1.8
|
2.9
|
4.3
|
5.5
|
3.1
|
4.8
|
7.2
|
11.4
|
12.4
|
17.6
|
23.8
|
32.1
|
|
| 輕負載規格 | 適用電機輸出(kW) 注1) |
0.4
|
0.75
|
1.5
|
2.2
|
3.0
|
1.5
|
2.2
|
3.7
|
5.5
|
7.5
|
11.0
|
15.0
|
18.5
|
| 額定輸出電流(A) 注2) |
1.9
|
3.5
|
6.0
|
9.6
|
12.0
|
3.6
|
5.4
|
6.9
|
11.1
|
17.0
|
17.0
|
31.0
|
38.0
|
|
| 額定輸出容量(kVA) 注3) |
0.8
|
1.4
|
2.4
|
3.8
|
4.8
|
2.9
|
4.3
|
5.5
|
8.8
|
13.5
|
13.5
|
24.7
|
30.3
|
|
| 額定輸入電流(A) 注4) |
5.1
|
9.1
|
15.2
|
22.3
|
25.8
|
5.4
|
8.1
|
10.4
|
16.7
|
22.1
|
22.1
|
40.3
|
49.4
|
|
| 電源容量(kVA) 注4) |
1.2
|
2.1
|
3.5
|
5.1
|
5.9
|
4.3
|
6.5
|
8.2
|
13.3
|
17.6
|
17.6
|
32.1
|
39.4
|
|
| 重量 |
約1.0
|
約1.0
|
約1.4
|
約1.6
|
約2.0
|
約1.5
|
約1.6
|
約1.9
|
約2.0
|
約3.6
|
約3.6
|
約8.2
|
約8.3
|
|
| 注1): |
適用電機是指使用4極標準電機時的最大適用容量。 選擇機型時，請確保變頻器額定輸出電流在電機額定電流以上。 |
|---|---|
| 注2): | 變頻器的額定輸出電流因設定載波頻率而發生變化。請降低輸出電流加以使用。 |
| 注3): | 額定輸出容量分別相對應單相200V輸入型、輸出電壓為230V AC以及三相400V輸入型、輸出電壓為 460V AC時的情形。 |
| 注4): | 電源容量因電源側的阻抗而發生變化。請準備好標示值以上規格的電源。 |
規格
| 項目 | 規格 | ||
|---|---|---|---|
| 標準適用電機輸出(kW) | 0.2kW～2.2kW | 0.75kW～15kW | |
| 額定輸出 | |||
| 額定電壓 | 三相200V～230V AC(電源電壓比例) | 三相380V～460V AC(電源電壓比例) | |
| 過負載電流額定 | 標準負載規格：額定輸出電流的150% 1 分鐘 | ||
| 輕負載規格：額定輸出電流的120% 1 分鐘 | |||
| 輸入電源 | 相數?電壓?頻率 | 單相200V～230V AC 50Hz/60Hz | 三相380V～460V AC 50Hz/60Hz |
| 電壓允許變動 | 額定輸入交流電壓的＋10％、－15％ | ||
| 頻率允許變動 | 額定輸入頻率的±5％ | ||
| 瞬間電壓降低耐量 | 165V AC 以上繼續運行 | 323V AC 以上繼續運行 | |
| 降低至165V AC 以下時繼續運行15ms | 降低至323V AC 以下時繼續運行15ms | ||
| 輸出頻率 | 頻率范圍 | V/F控制：0.2Hz～400Hz | |
| 無傳感器矢量控制：0.5Hz～120Hz | |||
| 頻率顯示 | 數字顯示 | ||
| 頻率精度 | 模擬設定：最高設定頻率的±0.5％以內(25℃±10℃) | ||
| 數字設定：最高設定頻率的±0.01％以內(-10℃～+50℃) | |||
| 頻率分辨率 | 模擬設定時：0.1Hz(50Hz/60Hz模式時) | ||
| 數字設定時：0.1Hz | |||
| 變頻器控制方式 | 高載波頻率正弦波PWM控制(可選擇V/F控制、無傳感器矢量控制) | ||
| 載波頻率(注3) | ? V/F 控制設定時：可選擇9 種(0.8kHz～15kHz可變) | ||
|
? 無傳感器矢量控制設定時：可選擇6 種(2.5kHz～15kHz可變) (0.8kHz，1.1kHz，1.6kHz，2.5kHz，5.0kHz，7.5kHz，10.0kHz，12.5kHz，15.0kHz) |
|||
| 運行 | 運行?停止 | ? 操作面板開關 | |
| ? 可選擇1a接點信號、3線輸入(1a、1b接點信號) | |||
| ? RS485 通信 | |||
| ? 可設定待機時間(0.1秒～100秒) | |||
| 正轉?反轉 | ? 操作面板開關 | ||
| ? 1a接點信號(可設定禁止反轉) | |||
| ? RS485通信 | |||
| 點動運行 | 運行頻率0.2Hz～400Hz任意設定、加速?減速時間0.04秒～3600秒任意設定 | ||
| 停止模式 | 減速停止?慣性停止(選擇切換) | ||
| 復位功能 | 停止信號復位?外部復位?面板復位(可設定)及電源復位 | ||
| 啟動頻率 | 在0.2Hz～60Hz任意設定 | ||
| 停止頻率 | 在0.2Hz～60Hz任意設定 | ||
| 瞬間停止再次啟動運行 | 重新啟動0Hz、重新啟動運行頻率、重新啟動速度搜索(選擇切換) | ||
| 速度搜索 | 啟動時速度搜索(可設定) | ||
| 再試功能 | 再試選擇：功能有/無、再試異常內容選擇 | ||
| 再試次數：1次～10 次任意設定 | |||
| 控制 | 頻率設定信號 | 面板設定(操作面板)：數字設定 | |
|
外控操作模擬設定信號： ? 電位器(10kΩ、1/4W以上) ? 0V-5V DC、0V-10V DC ? 4mA-20mA、0mA-20mA |
|||
|
外控操作數字設定信號： ? PWM信號(信號周期：1ms～2000ms),脈沖輸入信號 ? 頻率上升SW·降低SW·存儲SW信號 |
|||
| 通信設定:RS485通信 | |||
| 電壓/頻率特性 | 基底頻率：在50Hz?60Hz固定、在45Hz～400Hz任意設定 | ||
| 3點式V/F模式：任意設定電壓、頻率 | |||
| V/F曲線：恒定力矩·降低力矩模式(選擇切換) | |||
| 力矩提升 | 0～40%任意設定、自動力矩提升(可選擇) | ||
| 加速?減速時間 | 0.04秒～3600秒(加速?減速個別設定) | ||
| 加減速特性 | 直線、S字加減速(可選擇) | ||
| 第2功能選擇 |
選擇第2功能(加速?減速時間、力矩提升、電壓/頻率特性 (基底頻率?3點式V/F模式)、電子熱敏、模擬頻率設定) |
||
| 多段速頻率設定 |
? 多段速運行:最多可設定16段速(任意設定頻率) ? 定時器運行:最多可設定8段速(任意設定頻率) 可與加速?減速時間進行鏈接 |
||
| 頻率跳躍設定 | 最多可設定3處(頻率跳躍幅度在1Hz～10Hz之間任意設定) | ||
| 上限頻率設定 | 0.2Hz～400Hz任意設定 | ||
| 下限頻率設定 | 0.2Hz～400Hz任意設定 | ||
| 偏置?增益頻率設定 | 偏置頻率:-99%～250%任意設定 | ||
| 增益頻率:0～500%任意設定 | |||
| 外部停止功能 | 外部異常停止、慣性停止(選擇設定) | ||
| PID功能 | PID控制模式(可設定) | ||
| 離線自動調諧功能 | 電機常數的自動調諧 | ||
| 冷卻風扇ON/OFF控制 | 可設定 | ||
| 通信功能 |
? 接口:RS485串行通信 ? 通信速度:4800bps/9600bps/19200bps/38400bps/57600bps/115200bps(可選擇) ? 協議:MEWTOCOL-COM/Modbus-RTU/Modbus-ASCII(選擇切換) ? 通信方式:半雙工方式 ? 最多連接臺數:31臺 ? 最大傳送距離:500m(總接線長度) |
||
| 制動 | 再生制動力矩 |
? 200V 0.2kW：100%以上 0.4kW：80%以上 0.75kW～2.2kW：20%以上 ? 400V 0.75kW～15kW：20%以上 |
|
| 直流制動 |
在停止頻率以下動作 ? 制動力矩水平:0～100 ? 制動時間:0.1秒～120秒任意設定 |
||
| 輸出信號 | 模擬輸出 |
輸出規格:0V～10V DC(最大1mA) 輸出功能:輸出頻率?輸出電流比例(選擇切換) |
|
| 開路式集電極輸出 |
輸出規格:最大額定50V DC、50mA 輸出功能: 運行信號、到達信號、過負載警報、頻率檢測、反轉信號、異常警報、電流檢測、定時器結束信號、輸出頻率/電流比例PWM 信號(周期1ms)(可選擇) |
||
| 繼電器輸出 |
輸出規格:1c接點(接點容量230V AC、0.25A電阻負載，30V DC、1A電阻負載) 輸出功能:運行信號、到達信號、過負載警報、頻率檢測、反轉信號、異常警報、電流檢測、定時器結束信號(可選擇) |
||
| 顯示 | 運行?控制狀態 |
輸出頻率、線速度顯示(選擇切換)、旋轉方向 輸出電壓、內部直流電壓、設定頻率、通信站號、定時器運行次數、警報種類、控制電路端子狀態 (輸入信號、輸出信號)、運行狀態、PID(設定值、測定值、輸出值)、自動調諧進行狀況、累積運行 時間、累積風扇運行時間 |
|
| 異常內容 | 保護功能動作時顯示符號(異常內容可存儲4次) | ||
| 保護 | 電流限制 | 在額定輸出電流的1%～200%下可設置限流功能 | |
| 跳閘(停止) |
瞬時過電流(SC1-6)、溫度異常(OH)(注2) 過電流(OC1-3)、過負載·電子熱敏繼電器(OL)、電壓不足(LU)、過電壓(OU1- 3)、冷卻風扇故障(FAn、FAn2)、外部異常(AU)、操作異常(OP)、CPU 出錯(CPU). |
||
| 防止失速功能 | 防止過電流失速、防止過電壓失速 | ||
| 環境 | 使用周圍溫度?濕度 | -10℃～+50℃(注1)(應無凍結)、90%RH以下(應無凝露) | |
| 保存溫度?濕度 | -25℃～+65℃、95％RH以下 | ||
| 振動 | 5.9m/s2(0.6G)以下 | ||
| 標高 | 標高1000m以下 | ||
| 使用場所 | 室內、應無腐蝕性氣體、可燃性氣體、油霧、灰塵 | ||
| 保護構造 | IP20盤內安裝形 | ||
| 冷卻方式 | 0.75kW以下：自冷、1.5kW～15kW：風冷 | ||
| (注1): | 橫向緊密安裝時為－10℃～＋40℃，5.5kW～15kW輕負載規格時溫度：-10℃～+40℃。 |
|---|---|
| (注2): | 輸出頻率低時，溫度保護水平會自動變化。 |
| (注3): | 輸出頻率低時，變頻器內部會自動變換載波頻率。 |

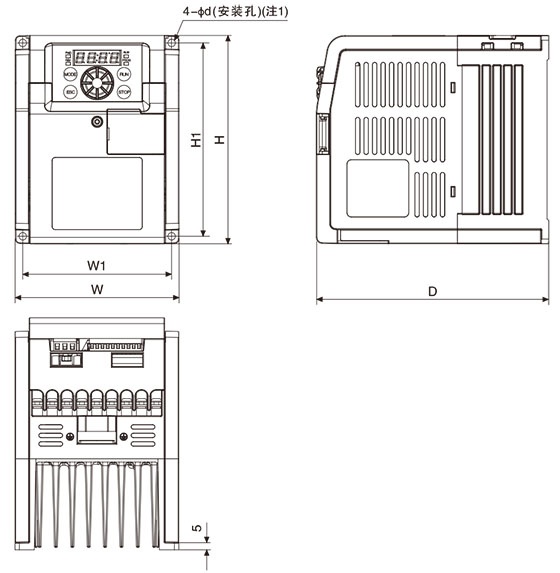

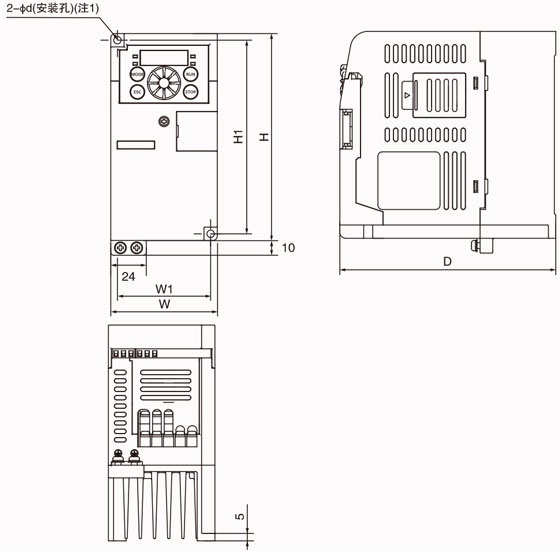

尺寸圖
- 單位mm
本體
(單位:mm)
|
|

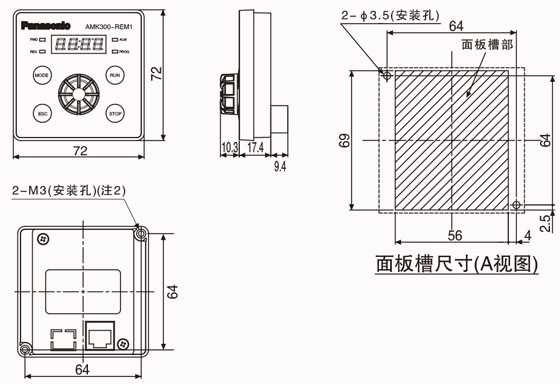

AMK300-REM1 操作面板(配件另售)
|
■單相200V輸入型
(單位:mm)
| 變頻器容量 | W1 | W | H1 | H | D | Φd |
|---|---|---|---|---|---|---|
|
AMK3000P22
|
63
|
72
|
131
|
140
|
146
|
5
|
|
AMK3000P42
|
||||||
|
AMK3000P72
|
100
|
110
|
130
|
140
|
156
|
5
|
|
AMK3001P52
|
||||||
|
AMK3002P22
|
130
|
140
|
130
|
140
|
156
|
5
|
■三相400V輸入型
(單位:mm)
| 變頻器容量 | W1 | W | H1 | H | D | Φd |
|---|---|---|---|---|---|---|
|
AMK3000P74
|
100
|
110
|
130
|
140
|
156
|
5
|
|
AMK3001P54
|
||||||
|
AMK3002P24
|
130
|
140
|
130
|
140
|
156
|
5
|
|
AMK3003P74
|
||||||
|
AMK3005P54
|
150
|
160
|
190
|
200
|
185
|
5
|
|
AMK3007P54
|
||||||
|
AMK3000114
|
204
|
220
|
265
|
280
|
198
|
7
|
|
AMK3000154
|
| 注1): | AMK300114、AMK300154安裝孔使用M6螺絲，其他安裝孔使用M4螺絲。 |
|---|---|
| 注2): | 安裝孔使用M3螺絲。 |
系統構成
使用本公司小型PLC和MK300來控制水槽泵壓
|
應用說明
■對工廠內食堂排水進行細菌分解，用泵汲取沉淀槽內蓄積的清水，經過過濾器過濾后，作為工業用水送至蓄水槽。
■用MK300來控制電機速度，從而調整泵的壓力。
■利用PLC[FP-XH]向MK300輸出速度指令，利用(0-10V)模擬信號。
■從FP-XH輸出的速度指令(0-10V模擬輸出)依據流量計②的值。流量計的值變小后，為提高泵壓，增加模擬輸出值。
■流量計①和流量計②的差值超過一定值后，判斷為過濾器堵塞，從FP-XH輸出更換信號。
■將模擬I/O插件(AFPX-A21)安裝到 FP-XH后，可對應兩個流量計的模擬輸入和MK300的模擬輸出，通過利用安裝
面積較小的擴展插件，同時組合使用變頻器MK300，從而為控制柜的小型化作出大貢獻。
小型可編程控制器 FP-XH系列產品介紹
■高速、高性能
基本命令: 5k步內0.04μs；默認32k的大容量(14點機型16k)，程序/寄存器3檔容量切換。
■位置控制
全部通道，最高速達100kHz，最大6通道高速脈沖輸出，直線插補、原點復位、重復動作等多功能運動控制。
■擴展性與兼容性
系列豐富的擴展插卡和擴展單元，最大可至452點；同時擴展4ch通信；與現存的FP-X程序可共通使用。
■通信
端子臺式 RS232C通信口，無需插卡的PC-Link；擴展RS485通信插卡，最大可實現16臺控制單元的數據共享。
|
可選件
| 品名 | 型號 | 形狀 | 電源電壓 | 通信方式 | 功能 | 主要特征 |
|---|---|---|---|---|---|---|
| MK300操作面板 | AMK300-REM1 |
|
MK300 變頻器本體 供給(+5V) |
RS485 |
遠程操作功能 參數復制功能 變頻器多臺控制功能 |
無需其他電源(MK300本體供給) 無需專用連接電纜(可用市售標準LAN纜線連接) 利用2個M3螺絲即可實現安裝 |
科恩電氣
科恩眾和
