首頁 > 產品中心 > Panasonic(松下電器) > 激光打標機 > CO2系列 > CO2激光打標機LP-GS 系列 NEW

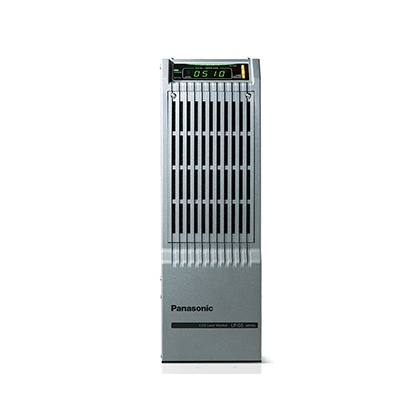

小型 CO2激光打標機 LP-GS 系列 LP-GS051-FN

新增了極小光點型LP-GS052

編號：1013401335

型號：LP-GS051-FN

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格
產品尺寸
產品用途
可選件

以驚人的小體積全新登場

※1

※2

※1	適用規格
※2	EMC適用指令

特點

2015年3月 LP-GS系列中全新機型隆重登場！[極小光點型]LP-GS052

文字大小實現0.2mm以下^※
在小型CO2激光打標機LP-GS 系列陣容中，又增能刻印極小文字的“LP-GS052”新成員。
用CO2激光打標機可刻印0.2mm以下的文字。在日益向小型化、薄型化發展的電子元件上，也可進行高品質的文字刻印。
※由于工件的材質和刻印條件不同，有時可能無法刻印。

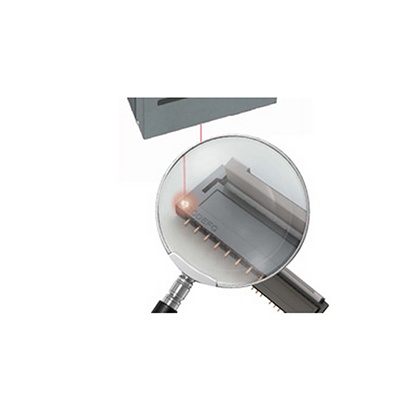

能刻印出肉眼都難以分辨的微小文字。對于刻印空間少的零部件，也能實現卓越的產品可追溯性。

主要應用領域

窄間距連接器

分立式元器件

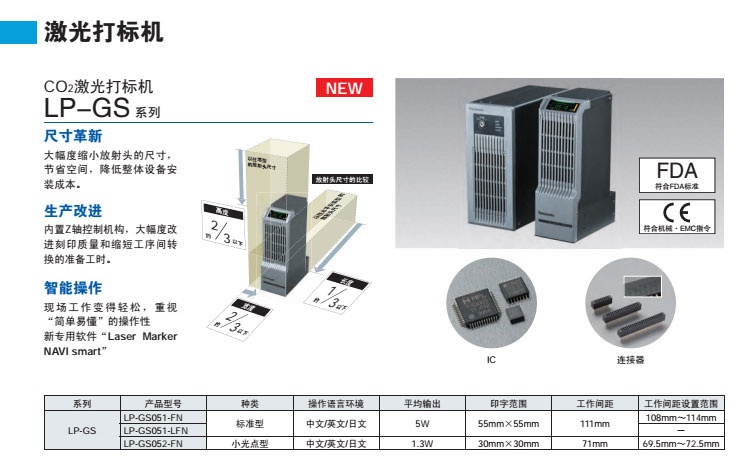

	LP-GS系列　共通特長

尺寸革新

大幅度縮小放射頭的尺寸
節省空間，降低整體設備安裝成本

裝置的小型化設計
與以往產品的放射頭相比，LP-GS系列的尺寸大幅度實現了小型化。控制器也采用了緊湊化結構，從而使本裝置達到小型化設計。由于裝置采用小型化設計，進一步節省安裝空間。
同時，放射頭部可以在上下左右任意方向進行安裝，由此有效地提升了裝置設計的自由度。

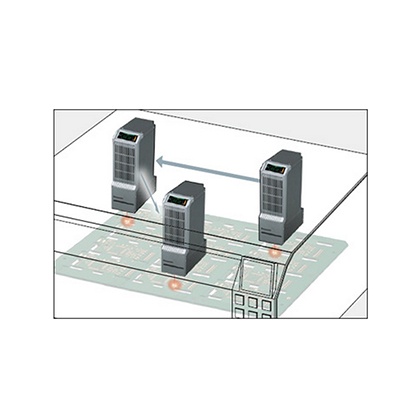

支持寬打標范圍
LP-GS系列使放射頭部的小型化和輕量化并存。通過使放射頭部移動至刻印位置，可實現寬范圍內高品質的刻印。即使是在M尺寸和L尺寸這樣的大型基板上進行刻印的情形，也能夠將裝置的尺寸設計得很小。
同時，本產品標準配備有耐彎曲電纜，請放心使用。

※耐彎曲電纜僅對應放射頭和控制器之間的電纜。
※放射頭部移動時，請注意避免承受強烈的外加沖擊。

生產改進

內置Z軸控制機構
大幅度改進刻印質量和縮短工序間轉換的準備工時

對應“基板的厚度”
以往每次改變基板的厚度，均需要調整放射頭的高度。
在LP-GS系列產品上，內置有能夠根據基板的厚度進行工件間距調整的Z軸控制機構。在削減工序間轉換準備工時的同時，能夠以均勻的刻印品質進行生產。

[通過控制Z軸可調整刻印效果]

Z軸調整有

Z軸調整無

即使是基板以外的間距，尺寸不同的間距刻字通過Z軸控制機構，生產效率可以得到大幅提升。

IC

連接器

連接器

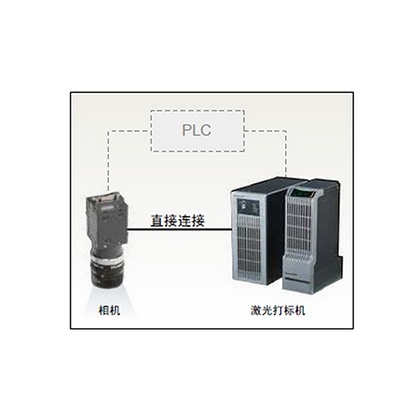

“無PLC”情況下相機的補正
為了補正工件的傾斜度，可通過使用相機確保刻印品質的穩定化。在LP-GS系列產品中，不通過PLC而直接連接相機，將相機的補正數據取入到激光打標機中，從而能省卻PLC的程序設計工時。

智能操作

現場工作變得輕松
重視“簡單易懂”的操作性

新專用軟件「Laser Marker NAVI smart」
附帶全新而更易于使用的PC設定軟件“Laser Marker NAVI smart”。同時，與Windows? 8也可對應，因此在使用平板PC^※1的情況下，即可進行觸摸操作。

智能條件設定功能
要想設定各種不同工件的最佳條件，需要具備一定程度的經驗。為此本產品裝載了只需選擇材質，便能簡單地設定最適合條件的輔助功能。即便是第一次使用的人也能給出條件，能大幅度縮短開始生產之前的準備時間。

按不同用途的畫面顯示
在“Laser Marker NAVI smart”的畫面中，可根據“操作者”、“監視者”等各個使用者的目的進行顯示內容的變更。采用簡明易懂的畫面顯示，以此提高了進行設定和確認時的作業效率。

【管理者用】設定畫面
不僅僅是以影像顯示想要刻印的數據，而且能觸摸影像進行編輯。即便是復雜的設定，也可以在查看數據的同時進行微調整，因此可有效地改善數據設定的作業效率。

【操作者用】操作員用設定畫面
本產品搭載了只能顯示生產運轉中所必要參數的"值班功能"。同時，因為能夠僅僅選擇想讓操作者變更的參數加以顯示，可防止操作錯誤的發生。

【保全者用】維護檢查畫面
能夠確認激光打標機的運轉履歷和錯誤履歷等裝置穩定運轉所必要的參數。因此可對保全計劃和維護準備發揮較大作用。

滿載能夠在各種不同場景中發揮重要作用、簡便易用的功能

在無PLC的情況下也能加以控制的“外部機器連接功能”

在此之前，與圖像處理器和讀碼器協同作業時，需要使用PLC。而LP-GS系列產品系列可利用外部機器連接功能，即使沒有PLC，使用特定的機器時，也能夠直接完成數據的處理。

[與圖像處理器的連接]

<位置補正刻印>
在激光打標機上，裝載了能夠直接控制圖像處理器的功能。激光打標機可直接觸發圖像處理器或獲取工件位置信息(坐標數據)。由于不需要PLC本體及其編程，有助于工時的消減。

<讀取刻印數據并且予以核對>
裝載了能對從條碼/二維碼的刻印到讀取的一連串動作實施控制的功能。能利用讀取器(圖像處理器)讀取激光打標機刻印的條碼/二維碼，然后與原始數據相核對，以此確認刻印是否正確。有助于防止出現刻印錯誤產品的流出。

[與讀碼器的連接]
能夠基于已讀取條碼/二維碼的數據，對激光打標機實施控制。

直接將激光打標機與讀碼器加以連接，然后讀入在生產指示書等上所記載條碼/二維碼的數據。基于這些信息，執行刻印數據變更等預先在激光打標機上所設定的動作。因為根據條碼/二維碼的內容來控制激光打標機，能防止操作員的輸入作業錯誤。

規格

型號		LP-GS051-FN	LP-GS051-LFN
刻印激光	激光種類	CO₂激光　波長：10,600nm　4級激光產品
	平均輸出^※1	5W
	激光振蕩方式	CW振蕩
導向激光		紅色半導體激光　波長：655nm　2級激光產品最大輸出：1mW以下
導向指示器		紅色半導體激光　波長：655nm　2級激光產品最大輸出：1mW以下
掃描方式		振鏡掃描方式
刻印范圍		55×55mm
工件間距(基準位置)^※2		111mm
工件間距設置范圍		108 ～ 114mm	-
掃描速度^※3		最大3,000mm/sec.	最大2,000mm/sec.
保存文件數		10,000個文件
刻印數據數		2,000個/文件
刻印對象種類	文字	英文大寫、英文小寫、數字、片假名、平假名、漢字(JIS第一?第二水準)、符號、用戶保存文字(最多可設定50種)
	條形碼	CODE39、CODE128、ITF、NW-7、JAN(EAN)/UPC
	二維碼	QR碼、微型QR碼、iQR碼、數據矩陣、GS1數據矩陣
	圖形數據	VEC^※4、DXF、BMP、HPGL、JPEG、AI、EPS
文字高度? 寬度^※3		0.1～ 55mm
文字排列		直線形、扇形、成比例、均勻配置
刻印狀態		靜止
輸入/輸出端口		I/O端子座(40針)、I/O連接器(40針)
串行通信接口		EIA-RS-232C、Ethernet
附帶軟件		Laser Marker NAVI smart、數據轉換軟件、數據編輯軟件、字體編輯軟件、Export Vec
Laser Marker NAVI smart連接方法		USB、Ethernet
Laser Marker NAVI smart顯示語言		日文版、英文版、中文版(簡體字)
電源電壓		90～132V AC或180～264V AC(含電壓變動±10%)^※5頻率50/60Hz
消耗功率 (消耗電流)	100V AC時	370VA以下(4.2A以下)
消耗功率 (消耗電流)	200V AC時	500VA以下(2.8A以下)
冷卻方式		放射頭、控制器均為強制空氣冷卻
使用環境溫度^※6		0～+40℃
保存環境溫度^※6		-10～+60℃
使用環境濕度^※6		35～ 85% RH
重量	放射頭	約11kg
重量	控制器	約8kg
附帶軟件對象OS		Windows^?8 Pro 32/64bit(日文版/英文版/簡體中文版)^※7、 Windows^?7 Professional SP1 32/64bit(日文版/英文版/簡體中文版)

型號		LP-GS052-FN
刻印激光	激光種類	CO₂激光　波長：10,600nm　4級激光產品
	平均輸出^※1	1.3W
	激光振蕩方式	CW振蕩
導向激光		-
導向指示器		紅色半導體激光　波長：655nm 2級激光產品最大輸出：1mW以下
掃描方式		振鏡掃描方式
刻印范圍		30×30mm
工件間距(基準位置)^※2		71mm
工件間距設置范圍		69.5～72.5mm
掃描速度^※3		最大3,000mm/sec.
保存文件數		10,000個文件
刻印數據數		2,000個/文件
刻印對象種類	文字	英文大寫、英文小寫、數字、片假名、平假名、漢字（JIS第一水準、JIS第二水準）、符號、用戶保存文字(最多可設定50種)
	條形碼	CODE39、CODE128、ITF、NW-7、JAN(EAN)/UPC
	二維碼	QR碼、微型QR碼、iQR碼、數據矩陣、GS1數據矩陣
	圖形數據	VEC^※4、DXF、BMP、HPGL、JPEG、AI、EPS
文字高度? 寬度^※3		0.06～30mm
文字排列		直線形、扇形、成比例、均勻配置
刻印狀態		靜止
輸入/輸出端口		I/O端子座（40針）、I/Oコ連接器(40針)
串行通信接口		EIA-RS-232C、Ethernet
附帶軟件		Laser Marker NAVI smart、數據轉換軟件、數據編輯軟件、字體編輯軟件、Export Vec
Laser Marker NAVI smart 連接方式		USB、Ethernet
Laser Marker NAVI smart 顯示語言		日文版、英文版、中文版(簡體字)
電源電壓		90～132V AC或180～264V AC(含電壓變動±10%)^※5頻率50/60Hz
消耗功率 (消耗電流)	100V AC時	370VA以下(4.2A以下)
消耗功率 (消耗電流)	200V AC時	500VA以下(2.8A以下)
冷卻方式		放射頭控制器均為強制空氣冷卻
使用環境溫度^※6		0～+40℃
保存環境溫度^※6		-10～+60℃
使用環境濕度^※6		35～ 85% RH
重量	放射頭	約11kg
重量	控制器	約8kg
附帶軟件對象OS		Windows^?8 Pro 32/64bit(日文版/英文版/簡體中文版)^※7、 Windows^?7 Professional SP1 32/64bit(日文版/英文版/簡體中文版)

※1	制品加工端上的輸出。(設定功率100時)
※2	工件間距基準位置因產品不同會有±0.5mm左右的個體差。
※3	這里所表示的數值是可輸入的設定范圍。對于能夠確保刻印或加工品質的設定值，因刻印條件或對象材質的不同而有所差異。
※4	VEC是激光打標機專用的圖像文件格式。
※5	電源電壓自動轉換。
※6	控制器和放射頭相同。但是不應該有結露及結冰。如果是在使用環境溫度外加以保存的，請使其在使用環境溫度下充分地適應之后再行使用。
※7	Windows^?8 RT環境下不能工作。
※8	Windows^?8 、Windows^?7 是美國微軟公司在美國及其他國家登記的商標或者注冊商標。

注意

■ 關于激光

本產品相當于JIS標準的等級4激光。請注意避免目視或接觸激光的直射光及其反射光，請根據標準內容采取適當的安全措施。
商品上粘貼有右圖所示的標簽。標簽因型號而異。(本樣本內的產品照片上未粘貼。)

由于激光為紅外光，因此肉眼是看不到的。激光放射時，請尤其注意。

■ 關于維護

?空氣過濾器:	為確保空冷效果，請定期清洗安裝在本產品上的空氣過濾器。
?激光射出口:	激光射出口附著有灰塵和污漬等時，可能會對刻印品質產生不良影響，或者對激光打標機造成嚴重損壞。請定期清掃激光射出口。

尺寸圖

單位mm

放射頭

型號	A	B	C	D	E
LP-GS051-FN LP-GS051-LFN	111	55×55	54	77.5	27
LP-GS052-FN	71	30×30	50.5	69.5	24

控制器

用途

IC

連接器

連接器

連接器

基板

樹脂成型品

電子部件

外包裝盒

鋁制包裝材

激光標簽(刻印＋半切割)

膜(加工)

光纖(加工)

相機組件

小型按鈕開關

窄間距連接器

分立式元器件
