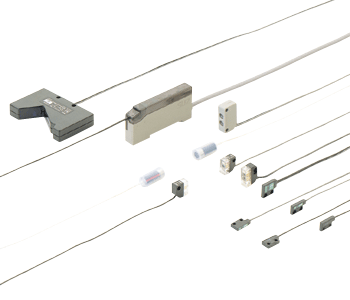

薄型?自動靈敏度設定光電傳感器[放大器分離] SU-7/SH

簡單、合適的緊湊設計

編 號：1013801132

型 號：SU-7/SH

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

簡單、合適的緊湊設計

薄型?自動靈敏度設定光電傳感器[放大器分離] SU-7/SH
CE※1
※1 EMC指定適用
僅當與SH-3□相配套

■適用于CE標志的使用條件
>>詳細信息English page

特點

簡單的自動靈敏度設定

只須按下2個按鈕便可設置出最佳靈敏度。

簡單的自動靈敏度設定

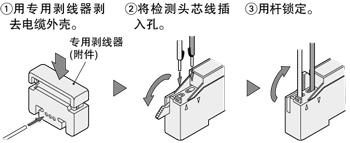

快速接線

扳動一下固定桿便可將檢測頭電纜連接至SU-7放大器。不用再剝?nèi)バ揪€的外殼。而且，如果使用專用剝線器(附件)能很容易地剝?nèi)鞲衅麟娎|外殼。

快速接線

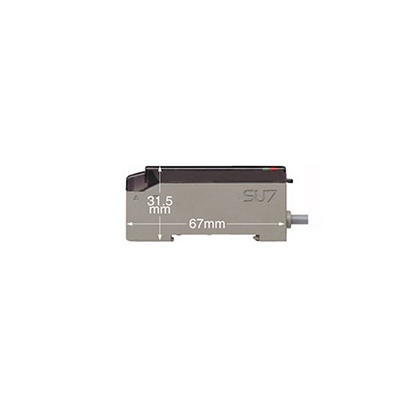

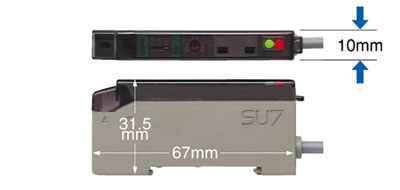

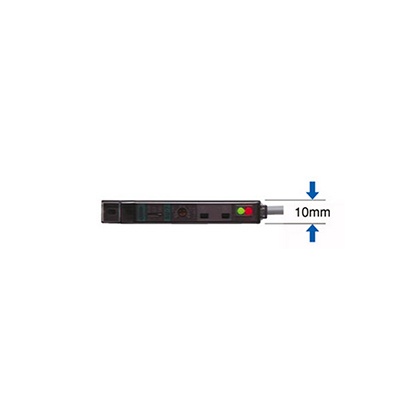

放大器厚度僅為10mm

SU-7放大器僅為10mm厚，大大節省了安裝空間。(W10×H31.5×D67mm)

放大器厚度僅為10mm

用于多方面檢測的9項高級功能

1.限定靈敏度設定功能 [所有機型]
檢測細微差別的靈敏度可在無工件時通過按下一按鈕來設定。

2.設定靈敏度轉移功能 [所有機型]
將設定靈敏度轉移至穩定側。

3.外部靈敏度切換功能 [SU-79]
放大器存有4檔靈敏度，可通過外部進行切換。

4.外部靈敏度設定功能 [SU-77]
可遠程調節靈敏度。

5.外部同步功能 [SU-75]
可通過外部信號輸入指定、檢測時間。

6.投光停止功能 [SU-75]
便于起始檢測。

7.靈敏度余量顯示功能 [所有機型]
通過穩定指示燈的閃爍次數顯示靈敏度的余量。

8.接通延遲/斷開延遲定時器功能 [SU-7、SU-77、SU-79、SU-7J]
可通過單個調節器選擇接通延遲/斷開延遲0～5s。

9.防干擾功能 [所有機型]
檢測頭可貼近安裝。

行聚焦傳感器 [SH-84R]

?最適合檢測印刷字符
由于光點面積成線狀(1×4mm)，最適合檢測印刷字符。
?耐位置偏差能力強
因為它是根據檢測區域的入光總量來決定，不易受檢測物體位置的偏差。

行聚焦傳感器 [SH-84R]

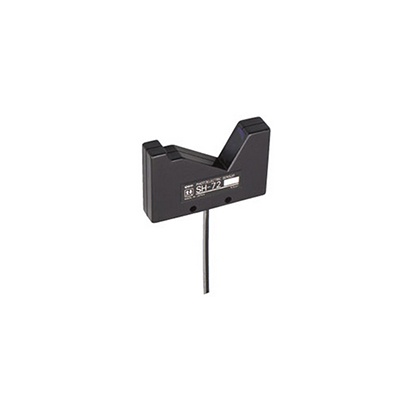

玻璃電路板檢測傳感器／SH-72

?可穩定檢測玻璃電路板
由于采用特殊光學系統，可在相同距離內檢測透明玻璃電路板及覆有有光澤薄膜的玻璃電路板。
?無陰影區
?重復精度0.03mm
?不受背景的影響

玻璃電路板檢測傳感器／SH-72

綠色LED小光點型 [SH-82G]

?紅色/白色辨別
SH-82G對紅色LED型難分辨的紅色/白色、紅色/黃色或紅色/橙色最具威力。

綠色LED小光點型／SH-82G

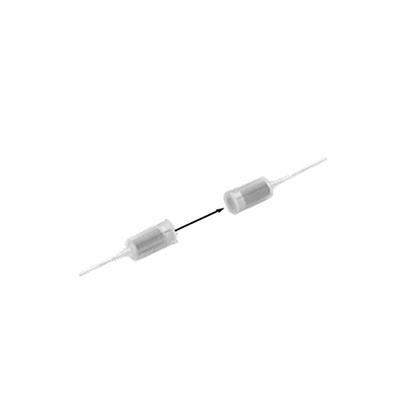

耐藥品型 [SH-61R]

?耐藥品能力強
因為檢測頭和附帶電纜覆蓋氟化樹脂，SH-61R可用于強化學物質環境。而且，它有2.5m的長檢測距離。

耐藥品型／SH-61R

紅色LED小光點型 [SH-82R]

?最適合微小物體的檢測
?極細光點直徑 φ0.7mm
集成電路塊的上/下表面很易辨認。

紅色LED小光點型／SH-82R

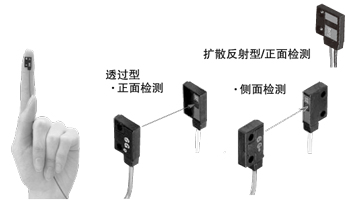

超薄型 [SH-2□]

?體積最小 0.3cm3
?厚度 3mm
?可靈活安裝

超薄型／SH-2□

超小型 [SH-3□]

?帶指示燈的檢測頭
裝備有能對工作進行簡單檢查的工作狀態指示燈。
?帶紅色LED的2m長檢測距離(SH-33R)
可視紅色LED光軸調整簡單方便。

超小型／SH-3□

種類

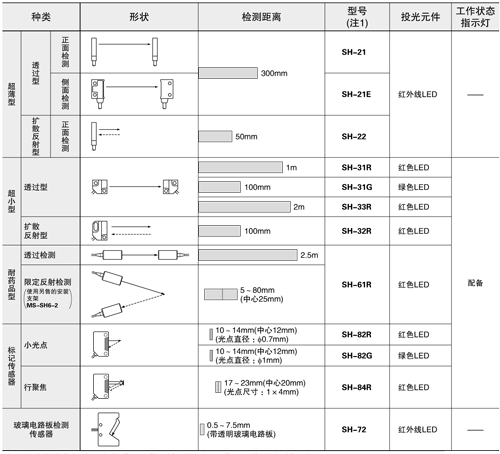

檢測頭

檢測頭
(注1)：透過型的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。
(例)SH-61R的投光器：SH-61RP、SH-61R的受光器：SH-61RD

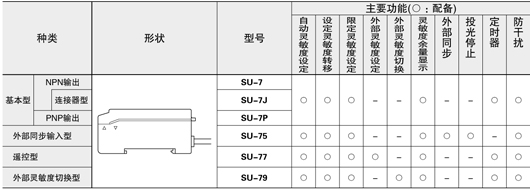

放大器

放大器

連接器型

與傳感器和省配線連接系統S-LINK、簡易配線的傳感器座和帶連接器的電纜配合使用。

傳感器和省配線連接系統S-LINK
連接器型
用于簡易配線的傳感器座SL-BMW、SL-BW
帶連接器電纜
CN-54-C2(長2m)
CN-54-C5(長5m)

配件(另售)

MS-DIN-2
(放大器安裝支架)
SU-CT1
(專用剝線器)
MS-SH6-1
(檢測頭安裝支架SH-61R)

規格

檢測頭

種類 超薄型超
透過型 擴散
反射型
正面檢測 側面檢測
型號 SH-21 SH-21E SH-22
適用
放大器 		SU-7系列
檢測距離 300mm 50mm
(注2)
檢測物體 最小檢測物體
φ0.3mm不透明體
(最佳狀態下)
(注3) 		最小檢測物體
φ0.3mm銅線
(設定距離：3mm和最大靈敏度時)
應差(滯后) - 動作距離的15%以下
(注2)
重復精度
(垂直于檢測軸) 		0.03mm以下 0.15mm以下
工作狀態指示燈 -
環
境
性
能 		保護構造 IP62(IEC)、防滴形(JIS)
使用環境
溫度 		-10?+60℃(注意不可結露、結冰)
存儲時：-20?+70℃
使用環境
濕度 		35?85%RH、存儲時：35?85%RH
使用環境
照明度 		白熾燈：受光面照明度3,500lx以下
耐振動 頻率10?55Hz　雙振幅1.5mm X,Y和Z方向各2小時
耐沖擊 加速度500m/s2(約50G)　X,Y和Z方向各3次
投光元件 紅外線LED(調制式)
發光波峰
波長 		880nm
材質 外殼：聚芳酯(加入玻璃纖維)
電纜 0.089mm2(超薄型：0.057mm2)單芯(擴散反射型：2根平行單芯線)屏蔽電纜，長3m
電纜延長 用同等的電纜全長可延長至5m(超小型：10m)(透過型：投光器和受光器各1根)
重量 本體重量：
投?受光器各約12g 		本體重量：
約24g
附件 檢測頭安裝螺絲：2套(SH-22：1套)

(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：擴散反射型傳感器的檢測距離與應差是相對于白色無光澤紙(50×50mm)的數值。
(注3)：最佳狀態是指在受光狀態下的一定距離，調節靈敏度至工作狀態指示燈剛好亮起時的狀態。

種類 超小型
透過型 擴散
反射型
紅色LED 綠色LED 紅色LED
型號 SH-31R SH-31G SH-33R SH-32R
適用
放大器 		SU-7系列
檢測距離 1m 100mm 2m 100mm
(注2)
檢測物體

尺寸圖

  • 單位mm

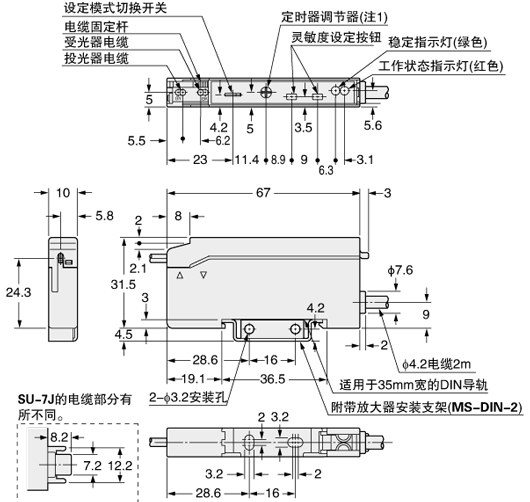

SU-7□

附帶放大器安裝支架的安裝圖

SU-7□
(注1)：：SU-75則為外部同步切換開關。
(注2)：上圖所示為未安裝外罩的狀態。

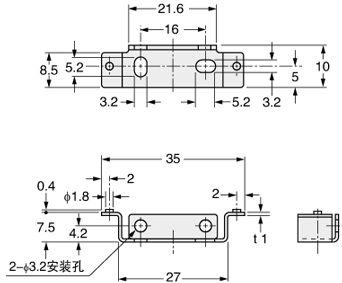

MS-DIN-2

放大器安裝支架(放大器附帶)

MS-DIN-2
材質 ：SPCC(光澤鍍鋅)

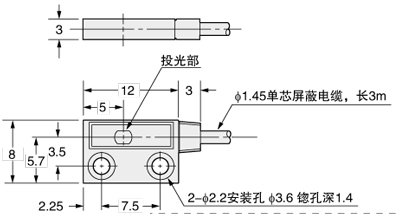

SH-21

檢測頭
投光器

SH-21

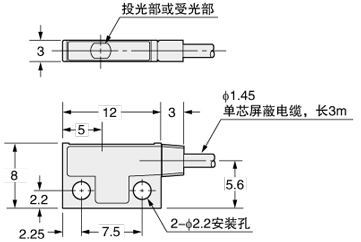

SH-21E

檢測頭

SH-21E
(注1)：投光器和受光器的尺寸一致。

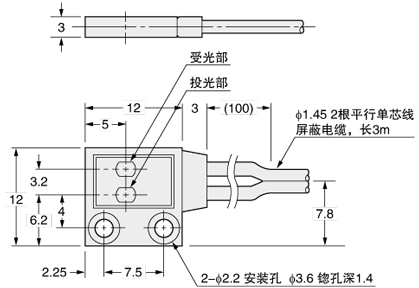

SH-22

檢測頭

SH-22

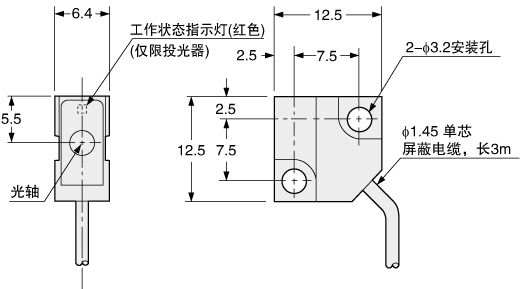

SH-31R SH-31G
SH-33R

檢測頭

SH-31R SH-31G SH-33R

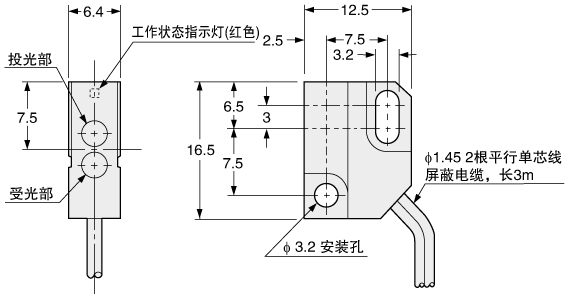

SH-32R

檢測頭

SH-32R
(注1)：投光器和受光器的尺寸一致。

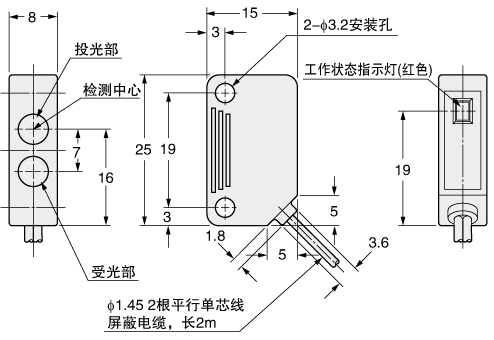

SH-82R SH-82G SH-84R

檢測頭

SH-82R SH-82G SH-84R

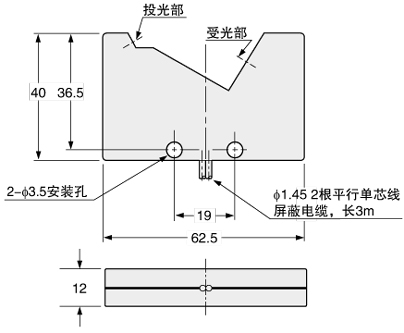

SH-72

檢測頭

SH-72

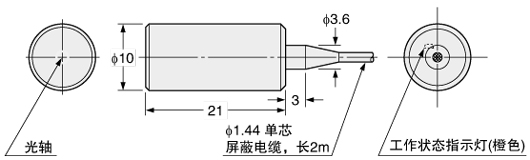

SH-61R

檢測頭

SH-61R
材質：POM

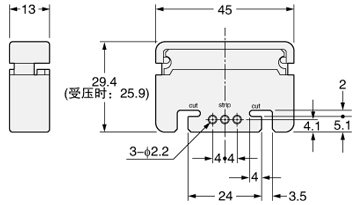

SU-CT1

剝線器(放大器附帶)

材質：POM

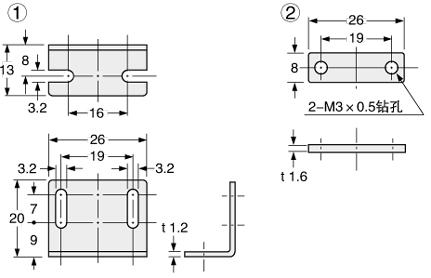

MS-DS-1

檢測頭安裝支架(另售)

MS-DS-1
材質：SPCC(光澤鍍鋅)
M3(長14mm)帶墊圈螺絲2個

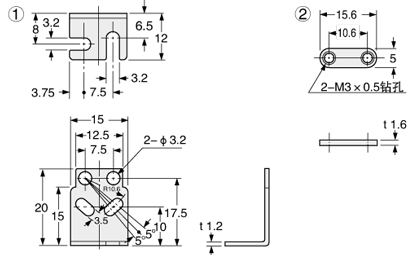

MS-SS3-1

檢測頭安裝支架(另售)

MS-SS3-1
材質：SPCC(光澤鍍鋅)
M3(長12mm)帶墊圈螺絲2個

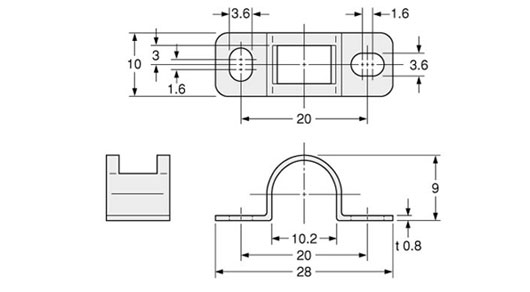

MS-SH6-1

檢測頭安裝支架(SH-61R附帶)

MS-SH6-1
材質：SUS304

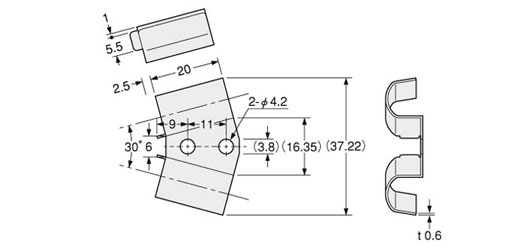

MS-SH6-2

檢測頭安裝支架(另售)

MS-SH6-2
材質：SUS304

用途

測定引線框的位置
測定引線框的位置
區別集成電路塊的上下表面
區別集成電路塊的上下表面
檢測白紙上的紅色標記
檢測白紙上的紅色標記
檢測透明電路板
檢測透明電路板
檢測IC高度
檢測IC高度
檢測裝滿洗滌液的石英槽中的晶圓盒
檢測裝滿洗滌液的石英槽中的晶圓盒

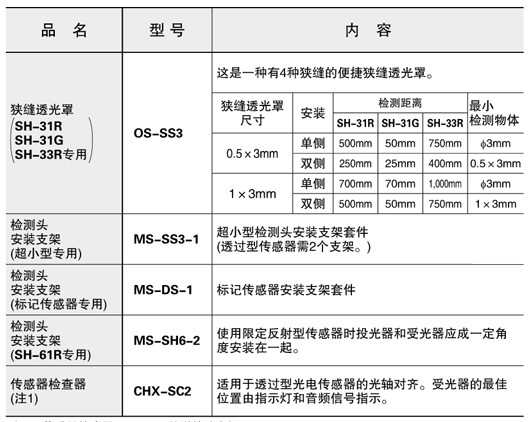

可選件

(注1)：傳感器檢查器的詳情請參閱CHX-SC2English page。

狹縫透光罩

OS-SS3

檢測頭和狹縫透光罩可安裝在一起

傳感器檢查器

CHX-SC2

檢測頭安裝支架

MS-DS-1
M3(長14mm)帶墊圈螺絲2個
MS-SS3-1
MS-SH6-2
不附帶螺絲。
