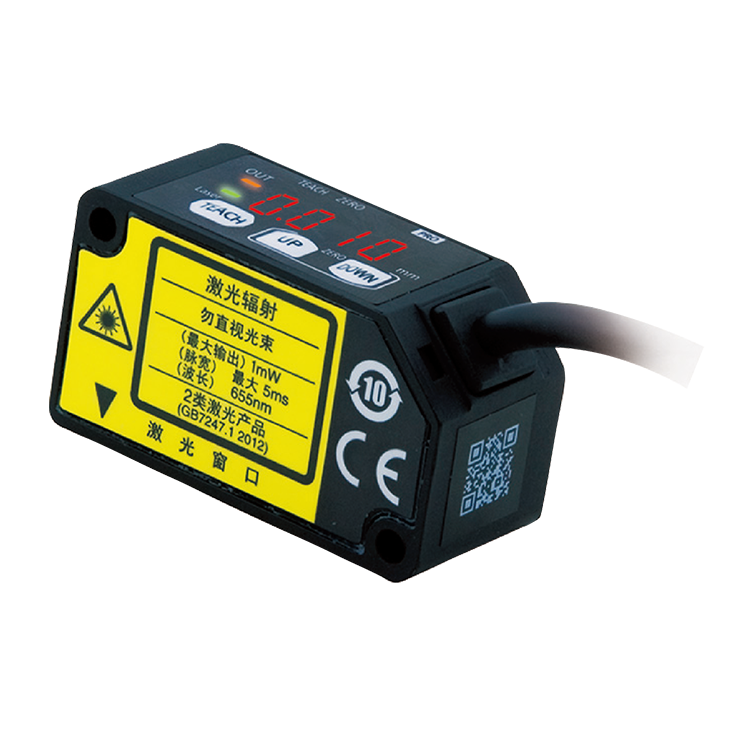

CMOS型微型激光位移傳感器HG-C系列 HG-C1050L（HG-C1050L-P）
測量中心距離200mm型/400mm型、陶瓷檢測用微型激光位移傳感器HG-C1050L現已上市！
編 號：1014876761
型 號：HG-C1050L（HG-C1050L-P）
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息

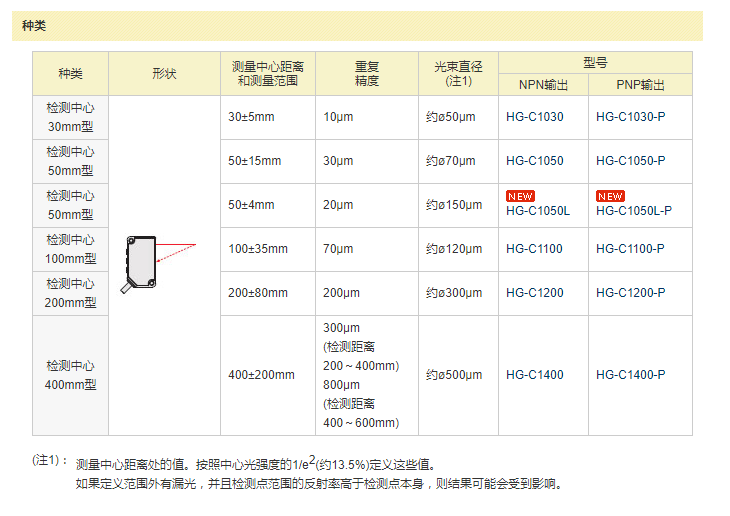

- 產品種類
- 詳細規格
- 產品尺寸

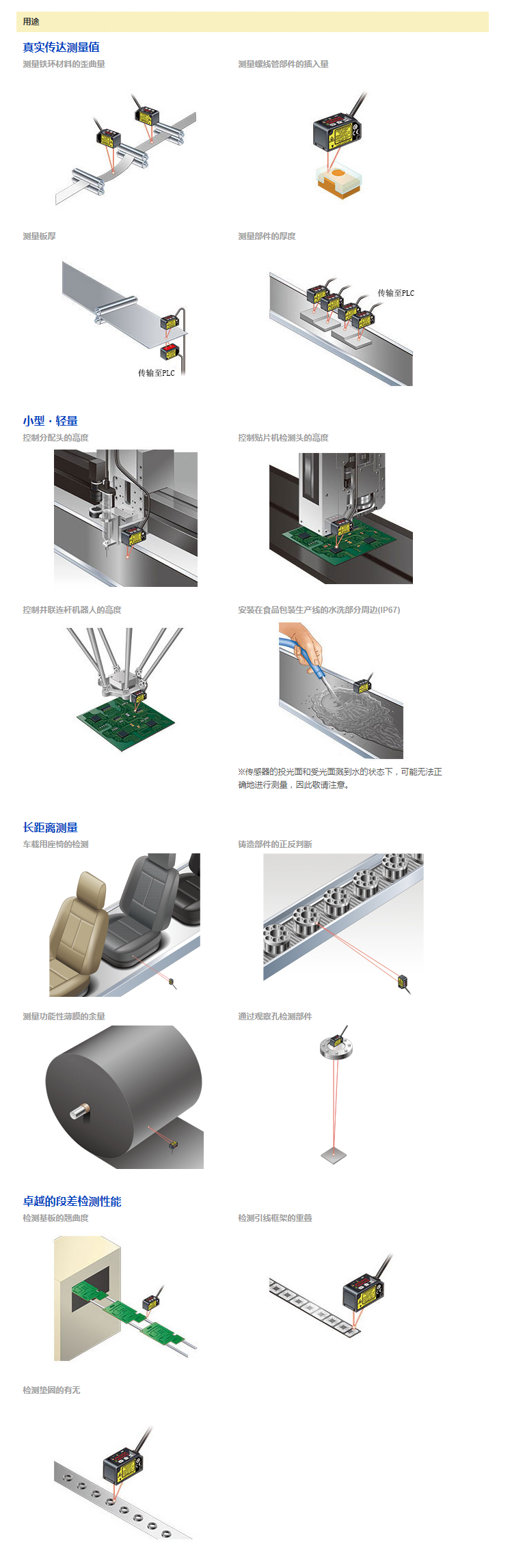

- 產品用途
- 可選件
| 種類 | 測量中心距離50mm型 | |||
|---|---|---|---|---|
|
型 號 |
NPN 輸出 |
HG-C1050L | ||
|
PNP 輸出 |
HG-C1050L-P | |||
| 符合規則及認證 | EMC適合指令、UL/c-UL認證（注4） | |||
| 測量中心距離 | 50mm | |||
| 測量范圍 | ±4mm | |||
| 重復精度 | 20μm | |||
| 直線性 | ±0.3% F.S. | |||
| 溫度特性 | 0.03% F.S./℃ | |||
| 光源 |
紅色半導體激光 1級(JIS/IEC/GB) 最大輸出：0.2mW、發光光束波長：655nm |
|||
|
光束直徑 （注2） |
約?150μm | |||
| 受光元件 | CMOS圖形傳感器 | |||
| 電源電壓 | 12V～24V DC±10% 脈動P-P10% | |||
| 消耗電流 | 40mA以下(電源電壓24V DC時)、60mA以下(電源電壓12V DC時) | |||
| 控制輸出 | ? |
〈NPN輸出型〉 NPN開路集電極晶體管 ? 最大流入電流：50mA ? 外加電壓：30V DC以下（控制輸出和0V之間） ? 剩余電壓：1.5V以下（流入電流50mA下） ? 漏電流：0.1mA以下 〈PNP輸出型〉 PNP開路集電極晶體管 ? 最大源電流：50mA ? 外加電壓：30V DC以下（控制輸出和＋V之間） ? 剩余電壓：1.5V以下（流出電流50mA下） ? 漏電流：0.1mA以下 |
||
| 輸出動作 | 入光時ON/非入光時ON 可切換 | |||
| 短路保護 | 配備(自動恢復) | |||
| 模擬輸出 | 電壓 |
?輸出范圍：0V~5V(報警時：+5.2V) ?輸出阻抗：100Ω |
||
| 電流 |
?輸出范圍：4mA~20mA(報警時：0mA) ?負載阻抗：300Ω最大 |
|||
| 反應時間 | 1.5ms/5ms/10ms 可切換 | |||
| 外部輸入 |
〈NPN輸出型〉 NPN無接點輸入 ?輸入條件 無效：＋8V～＋V DC或者開放 有效：0V～＋1.2V DC ?輸入阻抗：約10kΩ PNP無接點輸入 ?輸入條件 無效：0V～＋0.6V DC或者開放 有效：＋4～＋V DC ? 輸入阻抗：約10kΩ |
|||
| 保護構造 | IP67(IEC) | |||
| 污染度 | 2 | |||
| 使用環境溫度 | －10℃～＋45℃（注意不可結露、結冰）、存儲時：－20℃～＋60℃ | |||
| 使用環境濕度 | 35%RH～85%RH、存儲時：35%RH～85%RH | |||
| 使用環境照度 | 白熾燈：受光面照度3,000 lx以下 | |||
| 使用標高 | 2,000m以下 | |||
| 電纜 | 0.2mm2?5芯復合電纜長2m | |||
| 材質 | 本體外殼：鋁鑄件 前面蓋板：丙烯基 | |||
| 重量 | 約35g(不含電纜)、約85g(含電纜) | |||
| 適用規格 | 符合EMC指令 | |||

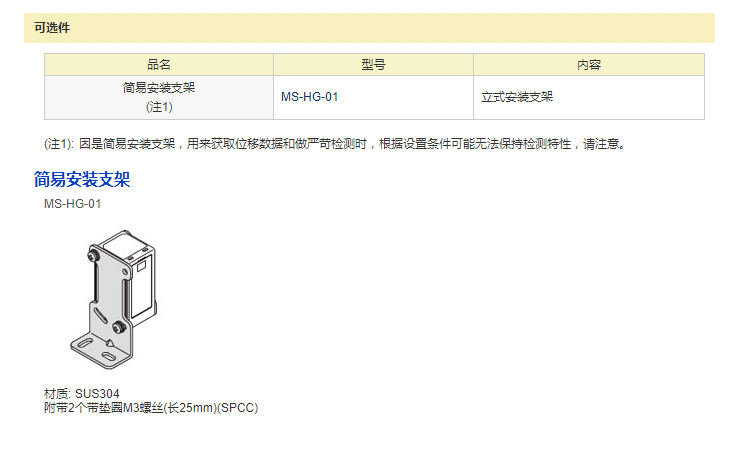

HG-C1050L/HG-C1050L-P
|
MS-HG-01
簡易安裝支架(另售)
|
|
