對應開放網絡的通信單元SC-GU3系列 模擬電壓輸入單元 (1～5 V) SC-A01
使用SC-GU3系列可簡單地進行設置，利用網絡可實現各種遠程操作。
編 號：1013121383
型 號：模擬電壓輸入單元 (1～5 V) SC-A01
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
使用SC-GU3系列可簡單地進行設置，利用網絡可實現各種遠程操作。
|
 ※1
|
| ※1 | EMC指令 |
|---|
可對應放大器分離型數字傳感器LS-500。
(※SC-GU3-01：2014年2月出貨 / SC-GU3-02：2014年5月出貨/ SC-GU3-03：2014年8月出貨)

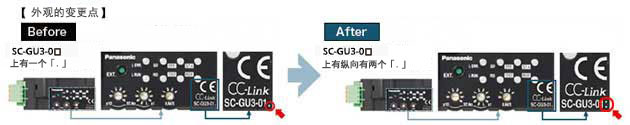

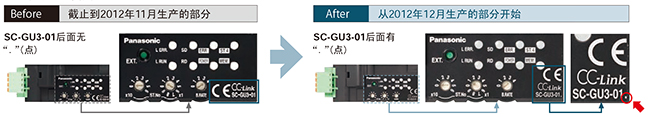

關于支持LS-500系列的SC-GU3的版本與辨別方法請點擊了解。
SC-GU3-01規格下載請點擊
特點
|
追蹤性
掌握、存儲裝置調試時傳感器的設定狀態后，可及早解決用戶使用該裝置的過程中發生的故障。
|
設備的遠程監控
|

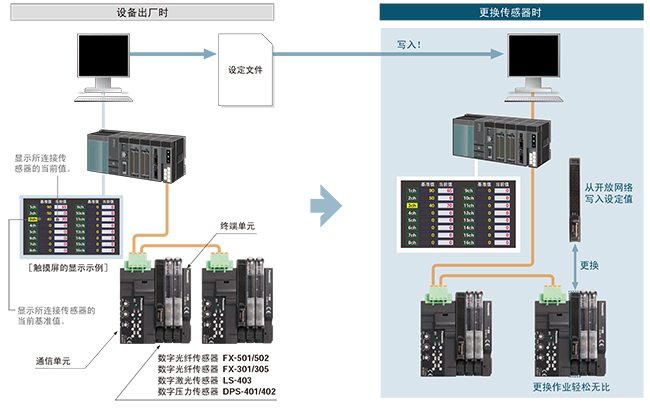

維護作業的效率化
將裝置的出廠設定條件作為“設定文件”預先存儲后，即使更換了傳感器，也只需通過開放網路寫入即可實現通信。由于更換作業時也連接連接器，所以無需工具即可輕松操作。
|
預防維護
定期獲取傳感器的入光量、壓力值等的數值并圖表化，可有效進行預防維護。
|

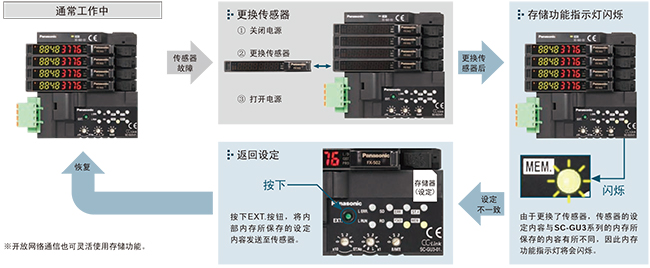

配備存儲功能，維護簡便
將所連接的數字傳感器的設定存入SC-GU3系列。只需按下“設定擴展(EXT.)”鍵，即可發送設定數據并恢復到原來的狀態。從而順利進行更換傳感器等維護作業。此外，在接通電源時，自動對保存在SC-GU3系列中的設定以及數字傳感器的設定進行確認。設定異常時，存儲功能指示燈(MEM.)閃爍，并發送報警信號。可防止裝置在設定已變更的狀態下運行。
|
|

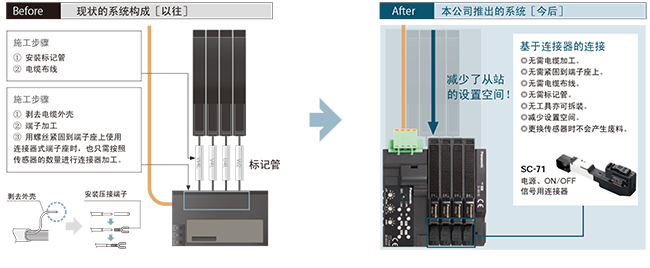

省配線·省施工·省空間
減少從站的設置空間。采用連接器連接，可削減配線工時，有助于縮短施工時間。
|

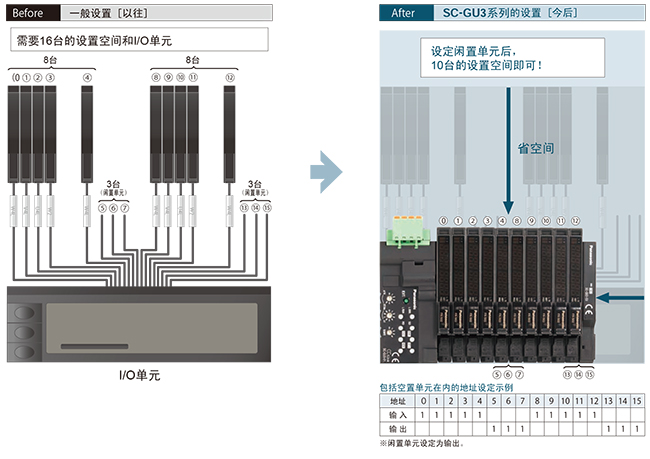

設定閑置單元以節省空間
為明確數據控制而需要對每個字節(傳感器輸入 ：8臺)進行處理時，或預定日后增添傳感器時，可設定閑置單元(傳感器)。此外，以往的I/O單元必需對應輸入/輸出臺數的設置空間，但現在SC-GU3系列可將設置空間控制在所需的最小限度。
|
多余通道也可有效利用
一般的通用傳感器與連接器輸入單元SC-A01、SC-A02、SC-E1、SC-E81、SC-E82相連后，也可連接到SC-GU3系列上。進一步實現省配線。
※SC-A01、SC-A02亦可與模擬輸出型的設備連接。(1～5V/4～20mA)
|
|

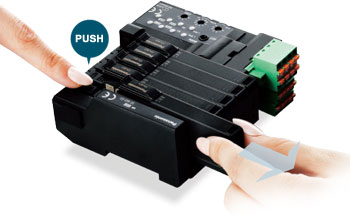

無需拆除相鄰的傳感器放大器，即可簡單地更換傳感器。
|
只需按壓連結單元的操縱桿，同時水平移動傳感器放大器，即可完成安裝、拆除操作。從而提高了維護性。 |
|

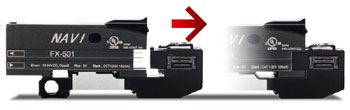

無需工具即可連接。
傳感器放大器的安裝采用可進行單觸式安裝的連接器式，連接時無需使用工具。
|

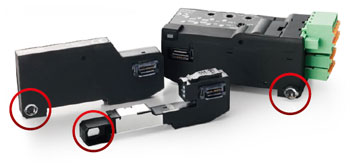

采用光通信方式，可簡單地進行安裝。
|
將終端單元的通信方式由鏈接電纜改為光通信方式，從而提高了安裝和維護的操作性。 |
|

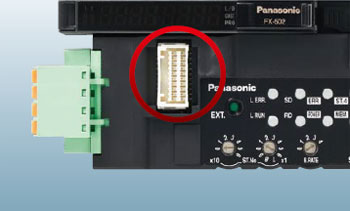

配備有用于并行輸出讀取的連接器。
|
配備有用于并行輸出讀取的連接器，從而可實時讀取各個傳感器單元發出的輸出信號。 |
|

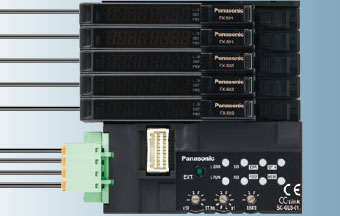

電纜引出方向集中在產品左側
|
將電纜集中設置在通信單元的左側，從而可有效地利用安裝空間。 |
|
SC-GU3-0□可連接的機種
(除外機種請與SC-71組合使用。)

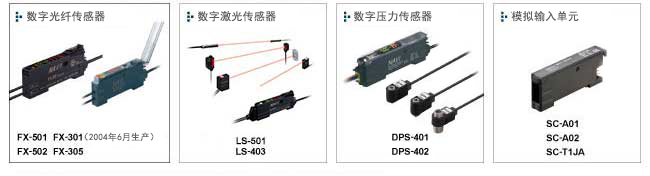

支持內部數字值通信的傳感器產品群(對應光通信機種)
|
| 數字光纖傳感器 | FX-501, FX-502, FX-301(2004年6月開始生產的部分), FX-305 |
|---|---|
| 數字激光傳感器 | LS-501, LS-403 |
| 數字壓力傳感器 | DPS-401, DPS-402 |
| 模擬輸入單元 | SC-A01, SC-A02, SC-T1JA |
可僅對輸出信息(ON/OFF)進行通信的傳感器群(不對應光通信的機型)
| 光纖傳感器 | FX-301(2004年5月之前生產的產品), FX-301(B/G/H), FX-301-HS |
|---|---|
| 手動設定光纖傳感器 | FX-411, FX-412, FX-311(B/G) |
| 漏液檢測/液面檢測光纖用數字光纖傳感器 | FX-301-F, FX-301-F7 |
| 激光傳感器 | LS-401 |
| 超小型近接傳感器 | GA-311 |
| 連接器輸入擴展1ch單元 | SC-E1, SC-T1J |
| 連接器輸入擴展8ch單元 | SC-E81, SC-T8J(2011年6月開始生產的部分、與SC-BU相組合) |
| 連接器輸入擴展8ch單元(對應2線式) |
SC-E82, SC-TP8J(2011年6月之前生產的產品、與SC-BU相組合) 無輸入信號指示燈 |

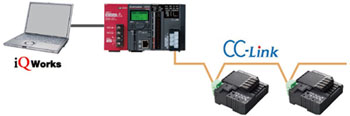

對應三菱電機生產的iQ Sensor Solution
CC-Link通信單元 ：SC-GU3-01對應三菱電機生產的iQ Sensor Solution(以下簡稱iQSS)。可與三菱電機生產的 ：以MELSEC系列為代表的“iQSS”對應商品組合使用。
|

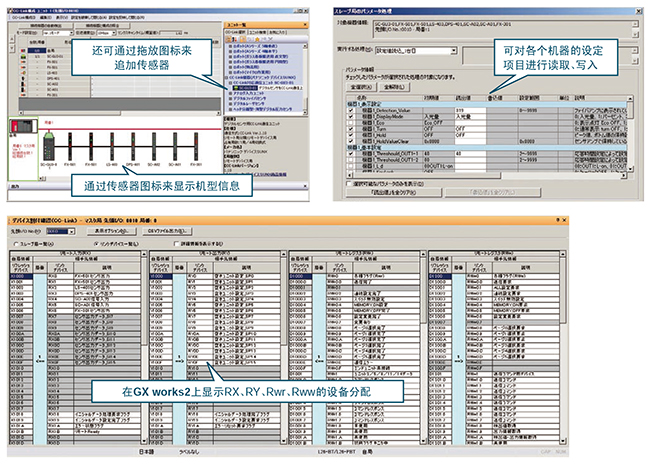

利用三菱電機生產的工具軟件：iQ Works，可對SC-GU3-01以下的各種數字傳感器進行操作。 |
|
| (1) | 可通過CC-Link的構成信息來簡單確認SC-GU3-01所連接的機器的構成(傳感器種類：光纖、壓力、等、連接構成?臺數) |
|---|---|
| (2) | 能以一覽表的形式獲取各傳感器固有的參數信息(寫入、讀取)，并進行變更。 |
| (3) | 通過讀取“CSP+”，來顯示SC-GU3-01的設備分配。可大幅削減確認SC-GU3-01規格書以及使用說明書的作業。 |
| ※ | 可實現“簡單啟動”、“傳感器監控”、“參數讀寫”、“備份?恢復”等。 |
| ※ | 需要使用三菱電機生產的時序工程軟件GX Works2 Ver.1.492以上。 |
|
|
種類
| 品名 | 形狀 | 型號 | 內容 |
|---|---|---|---|
|
對應CC-Link 通信單元 |
|
SC-GU3-01 | 該通信單元可簡單地將傳感器放大器的輸出信息轉換為CC-Link的通信信息。 |
|
對應DeviceNet 通信單元 |
|
SC-GU3-02 | 該通信單元可簡單地將傳感器放大器的輸出信息轉換為DeviceNet的通信信息。 |
|
對應EtherCAT 通信單元 |
|
SC-GU3-03 | 該通信單元可簡單地將傳感器放大器的輸出信息轉換為EtherCAT的通信信息。 |
| 終端單元 |
|
SC-GU3-EU | 使用終端單元，可對支持光通信的傳感器放大器的設定內容進行變更、確認，還可監控動作情況等。 |
| 連結單元 |
|
SC-71 | 將數字光纖傳感器FX-500/400/300系列、數字激光傳感器LS-400系列、數字壓力傳感器DPS-400系列、SC-T1J、SC-T1JA等連接到SC-GU3-0*時所使用的連結單元。 |
|
對應e-CON連接器 的1ch輸入擴展單元 |
|
SC-E1 |
對應e-CON連接器的1ch輸入擴展單元。 可連接NPN輸出型（注1） 帶電源指示燈以及輸入信號指示燈(1ch)。 連接SC-GU3系列的情況下，請與連接器單元SC-71組合使用。 連接SC-GU2-C的情況下，請與非線連接器CN-70組合使用。 連接SC-GU1-485的情況下，請與CN-71-C□(子電纜(1芯))/CN-701(省配線連接器)組合使用。 |
|
對應e-CON傳感器的 8ch輸入擴展單元 |
|
SC-E81 |
對應e-CON連接器的8ch輸入擴展單元。 NPN輸出型的機器最多可連接8點。 (與所連接的機器的臺數無關，占用8個通道的信號。) 帶電源指示燈以及輸入信號指示燈(8ch)。 |
|
對應e-CON連接器的 8ch輸入擴展單元 (無輸入信號指示燈) |
|
SC-E82 |
對應e-CON連接器的8ch輸入擴展單元。 NPN輸出型的機器最多可連接8點。（注1） (與所連接的機器的臺數無關，占用8個通道的信號。) 帶電源指示燈。 未配備輸入信號指示燈。 與SC-MIL組合使用的情況下，還可用作輸出。 (SC-GU3系列中不能使用SC-MIL。 |
|
模擬電壓 輸入單元 (1～5 V) |
|
SC-A01 |
e對應e-CON連接器的模擬電壓輸入單元。 可輸入的模擬電壓范圍：1～5V。 可連接NPN輸出型的機器或者分離型壓力傳感器頭(DPH-100系列)和熱電偶等模擬電壓輸出型的機器。 帶電源指示燈以及輸入指示燈。 連接SC-GU3-0□的情況下，請與連接器單元SC-71組合使用。 連接SC-GU2-C的情況下，請與非線連接器CN-70組合使用。 連接SC-GU1-485的情況下，請與CN-71-C□(子電纜(1芯))/CN-701(省配線連接器)組合使用。 |
|
模擬電流 輸入單元 (4～20 mA) |
|
SC-A02 |
e對應e-CON連接器的模擬電流輸入單元。 可輸入的模擬電流范圍 ：4～20mA。 可連接NPN輸出型的機器或者熱電偶等模擬電流輸出型的機器。 帶電源指示燈以及輸入指示燈。 連接SC-GU3-0□的情況下，請與連接器單元SC-71組合使用。 連接SC-GU2-C的情況下，請與非線連接器CN-70組合使用。 連接SC-GU1-485的情況下，請與CN-71-C□(子電纜(1芯))/CN-701(省配線連接器)組合使用。 |
| (注1): |
與SC-MIL組合使用的情況下，對于包括直流2線式傳感器在內的市售機器，還可用作輸出。 (但是、SC-GU3系列中不能使用SC-MIL。) |
|---|

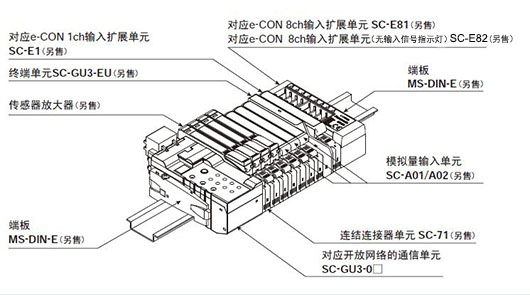

系統構成
采用光通信方式，混合使用不對應光通信的機型時，請將不對應光通信的機型連接在SC-GU3-EU之后。
FX-500系列最多可連接12臺，其他傳感器放大器最多可連接16臺。
|
規格
對應CC-Link的通信單元
| 項目 | SC-GU3-01 | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 連接臺數 | 1臺SC-GU3-01最多可連接16臺(FX-500系列為12臺) | ||||||||||||||||||||||||||||
| 電源電壓 | 24V DC +10/-15% 脈動P-P10%以下 | ||||||||||||||||||||||||||||
| 消耗電流 | 120mA以下(連結傳感器放大器除外) | ||||||||||||||||||||||||||||
| 允許通過電流 |
省配線連接器2A(注1)、?
尺寸圖

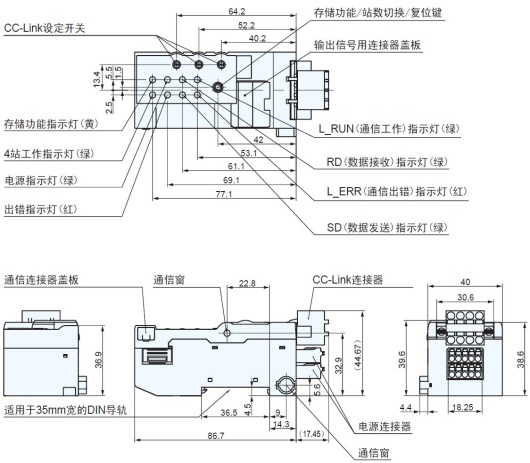

SC-GU3-01
SC-GU3-02

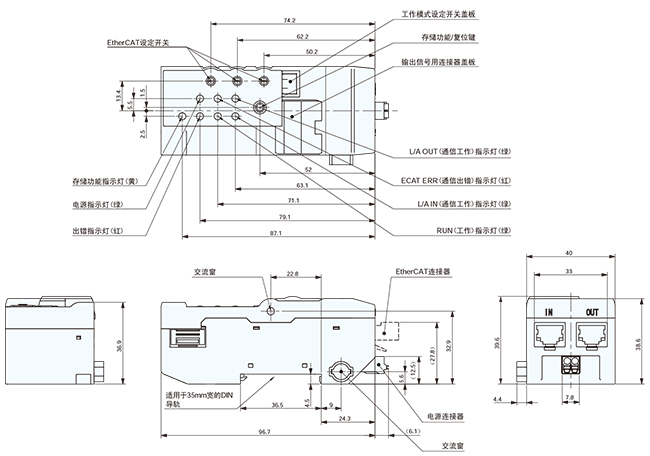

SC-GU3-03對應EtherCAT通信單元

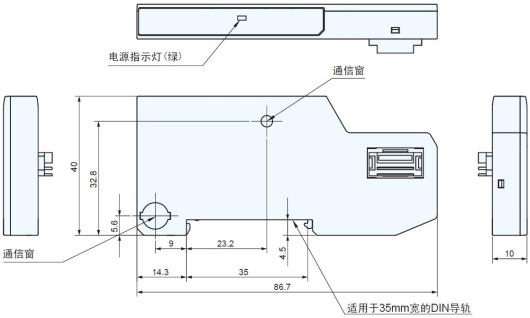

SC-GU3-EU

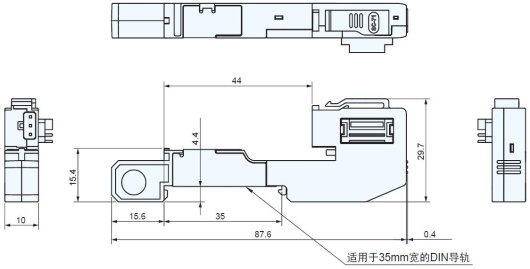

SC-71

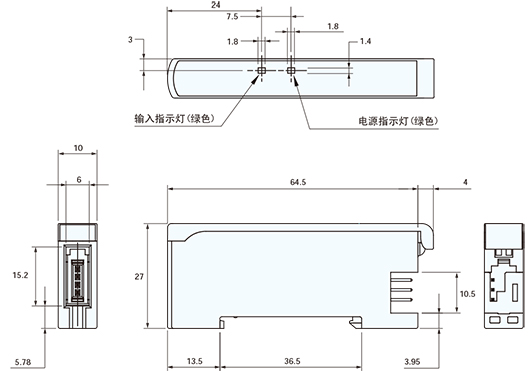

SC-E1對應e-CON 1ch輸入擴展單元

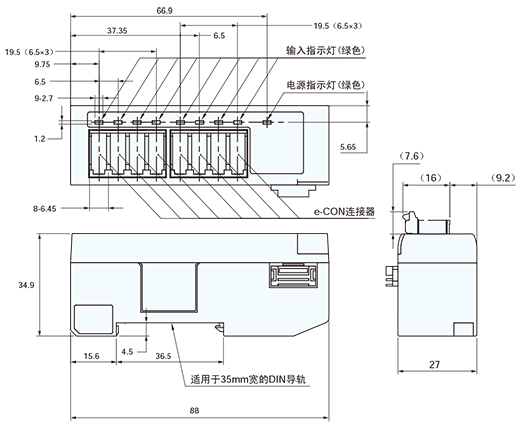

SC-E81/E82對應e-CON 8ch輸入擴展單元

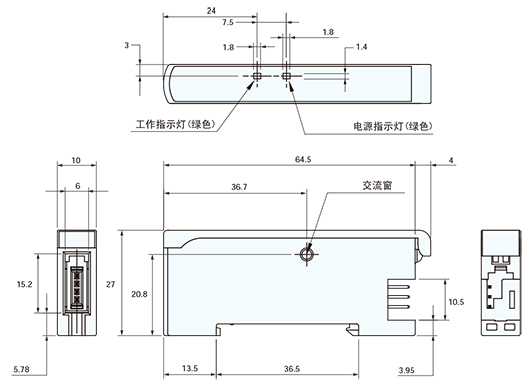

SC-A01/A02模擬輸入單元
