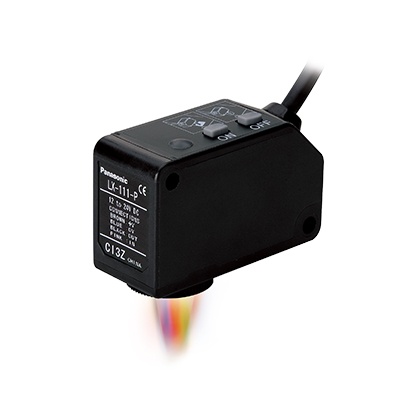

3色LED簡易色標傳感器LX-111系列 LX-111(LX-111-P)

3色LED簡易色標傳感器

編 號：1013611299

型 號：LX-111(LX-111-P)

品 牌：Panasonic(松下電工)

貨 期：現貨

服 務：由科恩電氣發貨并提供售后服務

瀏 覽：次

資 料：點擊查看點擊下載

------  相關產品  ------
  • 基本信息
  • 產品種類
  • 詳細規格
  • 產品尺寸
  • 產品用途
  • 可選件

3色LED簡易色標傳感器

3色LED簡易色標傳感器LX-111

特點

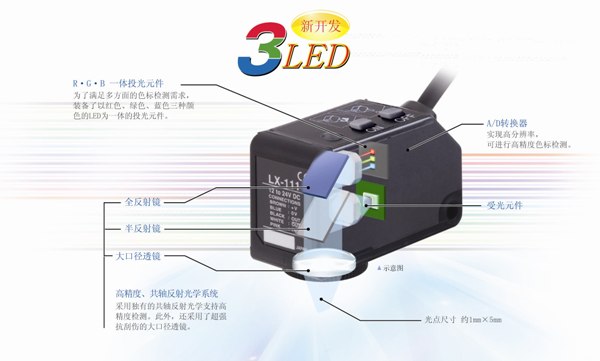

能滿足多方面的色標檢測需求

共軸反射光學系統和約1mm×5mm的極細光點使高 精度檢測得以實現。

能滿足多方面的色標檢測需求

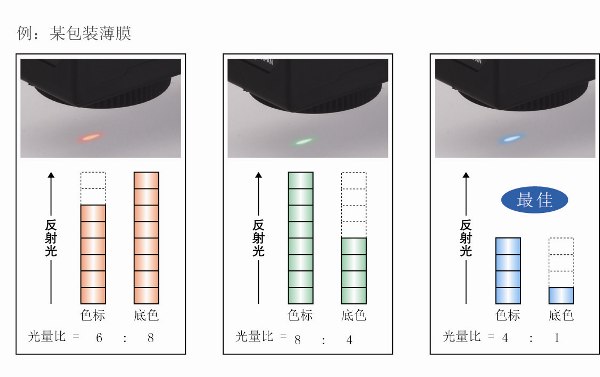

最佳LED自動選擇功能

可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-111的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因為不是根據色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。(對于右列包裝薄膜，藍色LED的光量比較優，可進行更穩定的檢測，所以由藍色LED進行色標檢測)

最佳LED自動選擇功能

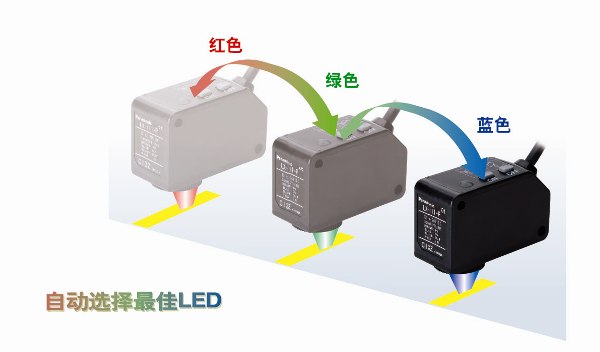

色標模式 [超高速反應]

自動選擇三種(R·G·B)LED中的一種(單色)，實現45μs超高速反應的檢測模式。通過最佳LED自動選擇功能自動選擇最適于檢測的LED。最適于高速檢測。

色標模式 [超高速反應]

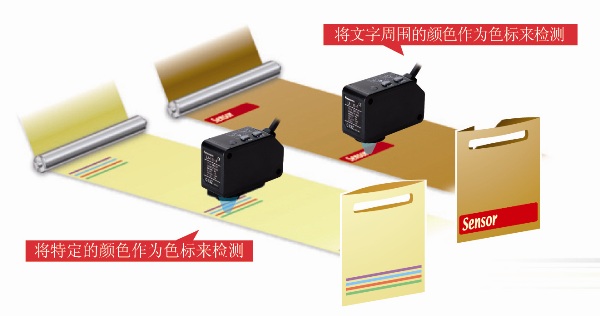

彩色模式 [高精度判別]

同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等

彩色模式 [高精度判別]

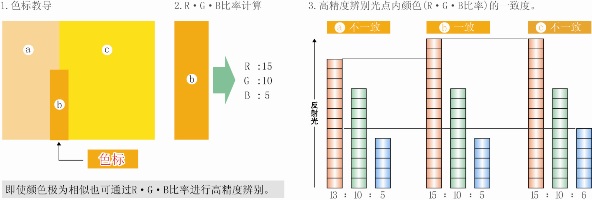

高精度色標顏色辨別

在LX-111的彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色?？梢詫崿F(xiàn)高精度判斷。下圖是該結構的示意圖。

高精度色標顏色辨別

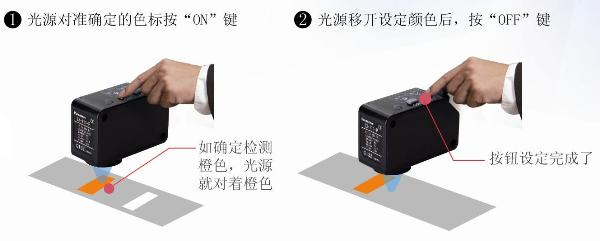

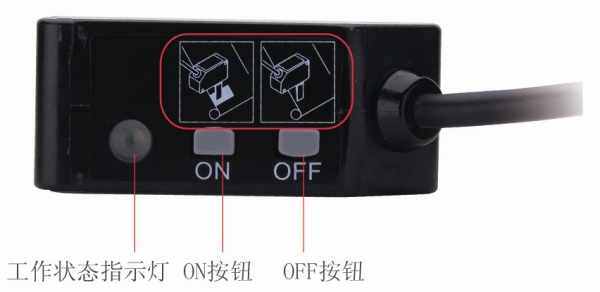

設定簡單

光源對準確定檢測的顏色，按ON鍵即設定完成，簡便易操作。

設定簡單

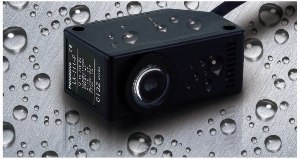

耐環境、IP67設計結構

防水設計：清洗機器和生產線時即使沾水也不受影響。

耐環境、IP67設計結構

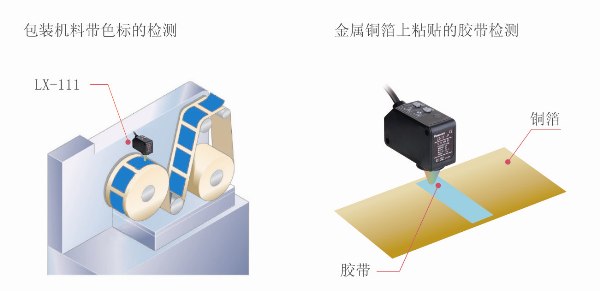

應用

應用

種類

傳感器

連接器型傳感器不附帶匹配電纜。請務必另行訂購連接器型用連接電纜。

傳感器

規格

種類 電纜型 連接器型
型
號 		NPN輸出 LX-111 LX-111-Z
PNP輸出 LX-111-P LX-111-P-Z
檢測距離 10±3mm
光點尺寸 1×5mm(設定距離：10mm)
電源電壓 12～24V DC±10％　脈動P-P10％以下
消耗電量 功率850mW以下(電源電壓24V時，消耗電流30mA以下)
切入模式
色標模式
?Low…0～＋2V(源電流0.5mA以下)
?輸入阻抗：約10kΩ
彩色模式
?High…＋5V～＋V或斷開

彩色模式
?High…＋5V～＋V(流入電流3mA以下)
?輸入阻抗：約10kΩ
色標模式
Low…0～＋0.6V或斷開
輸出
NPN開路集電極晶體管
?最大流入電流：50mA(注1)
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：1.5V以下(流入電流為50mA時)(注1)

PNP開路集電極晶體管
?最大源電流：50mA(注1)
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：1.5V以下(源電流為50mA時)(注1)
短路保護 配備(自動復位)
輸出動作 色標模式時：入光時ON
彩色模式時：一致時ON
反應時間 色標模式時：45μs以下，彩色模式時：150μs以下
工作狀態指示燈 橙色LED(輸出ON時亮起)
保護構造 IP67(IEC)
使用環境溫度 -10～+55℃(注意不可結露、結冰) 存儲時：-20～+70℃
使用環境濕度 35～85% RH、存儲時：35～85% RH
投光元件 紅色/綠色/藍色　復合LED(投光波峰波長：640nm/525nm/470nm)
材質 外殼：PBT，操作按鈕：硅膠，操作面板：PC，透鏡：PC
電纜 0.2mm2芯橡皮電纜(標準長：2m) (注2)
重量 本體重量：約110g
.包裝重量：約120g 		本體重量：約50g
包裝重量：約55g

(注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：連接器型不附帶電纜。請務必另行訂購連接器型用連接電纜。
CN-24B-C2(直線型、4芯、電纜長2m) CN-24BL-C2(彎曲型、4芯、電纜長2m)
CN-24B-C5(直線型、4芯、電纜長5m) CN-24BL-C5(彎曲型、4芯、電纜長5m)

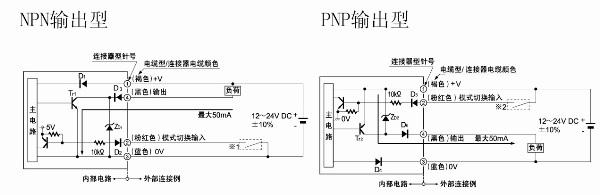

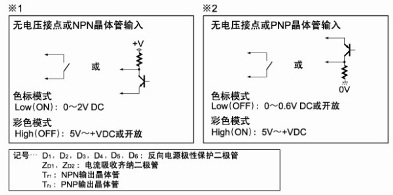

輸入輸出電路圖

連接器型LZ-111□-Z的連接器針位置

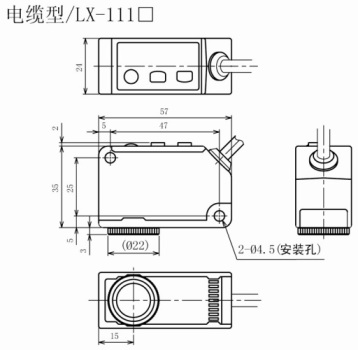

尺寸圖

  • 單位mm

單位：mm
