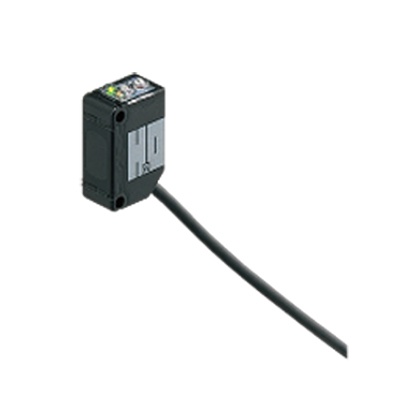

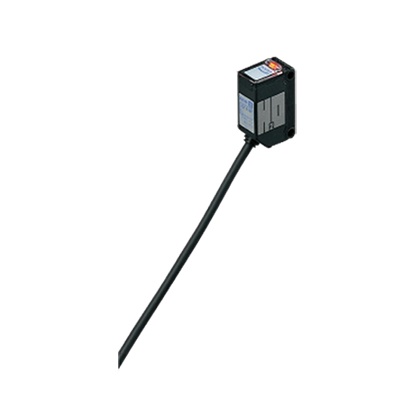

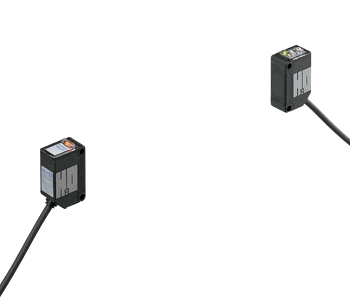

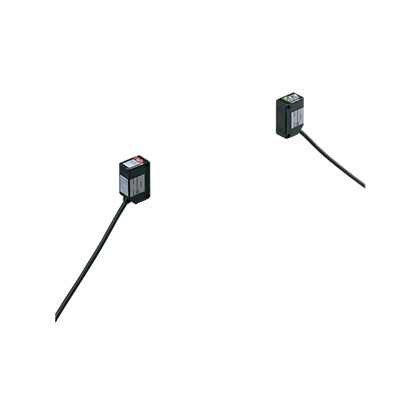

水檢測傳感器 EZ-10
可靠檢測水
編 號：1013871126
型 號：EZ-10
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
可靠檢測水
|
 ※1
|
 ※2
|
| ※1 | EMC指定適用 |
|---|---|
| ※2 | Recognition認證 (5m電纜長度型除外) |
特點

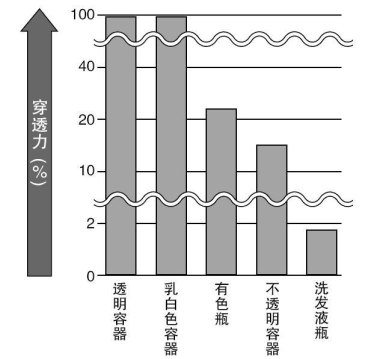

穿透力強！
|
由于穿透力極強，不僅能穿透PFA制的油罐等半透明容器，而且還能穿透洗發液瓶等不透明容器，準確地檢測內部的液體。 |
|
可緊貼安裝
通過安裝狹縫透光罩(另售)，可緊貼安裝。從而更精確地檢測液位。
備有連接器型
備有通過電纜式單觸即可拆裝的連接器型傳感器。能簡單快速地進行傳感器的更換。
可選的輸出操作
可選擇入光時ON或遮光時ON工作。輸出工作容易更改。

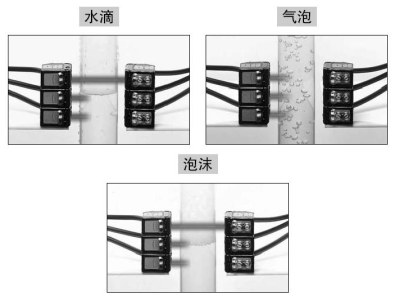

不受水滴、氣泡、泡沫的影響！
|
保護構造IP67
其保護構造達到IP67。傳感器遇到水也沒關系。其安裝支架為全不銹鋼制，不會生銹。
注意： 請注意，如果傳感器在工作時暴露在水中，它也許會檢測水滴本身。
種類
| 注意： | 由于需根據不同的安裝方法選擇不同的安裝支架，因此傳感器本體不附帶安裝支架。請購買另售的傳感器安裝支架(5個機型)。 |
|---|---|
| (注1)： | 根據容器或?qū)Ч艿暮穸取⒉馁|(zhì)、顏色等的不同，檢測距離縮短。 |
| (注2)： |
產品的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。 (例)EZ-11的投光器：EZ-11P、EZ-11的受光器：EZ-11D |
5m電纜長度型、連接器型
備有5m電纜長度型(標準：2m)和連接器型(標準：電纜型)。
(無EZ-11-PN的5m電纜長度型。)
訂購5m電纜長度型時，請在型號末尾加注“-C5”進行訂購；訂購連接器型時則在型號末
尾加注“-J”。
連接器型請另行購買連接電纜。
(例)EZ-11-PN的中繼連接器型： EZ-11-PN-J
| 種類 | 型號 | 內容 | |
|---|---|---|---|
| 直線型 | CN-24E-C2 | 電纜長度2m |
0.2mm2 4芯單側帶連接器 橡皮電纜 外徑φ3.7mm |
| CN-24E-C5 | 電纜長度5m | ||
| L型 | CN-24EL-C2 | 電纜長度2m | |
| CN-24EL-C5 | 電纜長度5m | ||
|
|
規格
| 種類 | 透過型 | ||||||
| 正面檢測 | 側面檢測 | 正面檢測 | 側面檢測 | 正面檢測 | 側面檢測 | ||
|
型 號 (注2) |
入光時ON |
EX- 11A (-PN) |
EX- 11EA (-PN) |
EX- 13A (-PN) |
EX- 13EA (-PN) |
EX- 19A (-PN) |
EX- 19AE (-PN) |
| 非入光時ON |
EX- 11B (-PN) |
EX- 11EB (-PN) |
EX- 13B (-PN) |
EX- 13EB (-PN) |
EX- 19B (-PN) |
EX- 19BEB (-PN) |
|
| 檢測距離 | 150mm | 500mm | 1m | ||||
|
最小檢測 物體 |
φ1mm不透明體 (完全遮光物體) (投光器和受光器之間的設定 距離 150mm) |
φ2mm不透明體 (完全遮光物體) (投光器和受光器之間的設定 距離 500mm) |
φ2mm不透明體 (完全遮光物體) (投光器和受光器之間的設定 距離 1m) |
||||
| 應差 | - | ||||||
| 重復精度(垂直于檢測軸) | 0.05mm以下 | ||||||
| 電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||||||
| 消耗電流 | 投光器：10mA以下、受光器：10mA以下 | ||||||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：2V以下(流入電流50mA) 1V以下(流入電流16mA) PNP開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：2V以下(流出電流50mA) 1V以下(流出電流16mA) |
||||||
|
短路 保護 |
配備 | ||||||
| 反應時間 | 0.5ms以下 | ||||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||||
| 入光指示燈 | - | ||||||
| 穩定指示燈 |
綠色LED (穩定入光時、穩定非入光時亮起) |
||||||
|
環 境 性 能 |
保護構造 | IP67(IEC)、防滲漏型(JIS) | |||||
| 使用環境溫度 |
-25?+55℃(注意不可結露、結冰) 保存時：-30?+70℃ |
||||||
| 使用環境濕度 | 35?85%RH、保存時：35?85%RH | ||||||
| 使用環境照度 | 白熾燈：受光面照明度3,000R以下 | ||||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | ||||||
| 耐振動 | 頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 | ||||||
| 耐沖擊 | 加速度 500m/s2(約50G) XYZ各方向3次 | ||||||
| 投光元件 | 紅色LED(投光波峰波長：680nm、調制式) | ||||||
| 材質 | 外殼：聚芳酯，透鏡：聚芳酯 | ||||||
|
電纜 (注3) |
0.1mm2 3芯(透過型投光器：2芯)橡皮電纜，長2m | ||||||
| 電纜延長 | 0.3mm2 以上的電纜全長可延長至50m(透過型：投光器和受光器各1根) | ||||||
| 重量 | 本體重量：投光器和受光器各約20g，包裝重量：約50g | ||||||
| 附件 | 安裝螺絲：1套 | ||||||
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：型號末尾加注“-PN”的機型為PNP輸出型。
(注3)：耐彎曲電纜型(型號末尾加注“-R”的機型)附帶0.1mm23芯(透過型投光器：2芯)耐彎曲性橡皮電纜，長2m。
| 種類 |
限定 反射型 (擴散光型) |
透過型· 動作切換開關中繼式 |
||||
| 正面檢測 | 正面檢測 | 側面檢測 | 正面檢測 | 側面檢測 | ||
|
型 號(注2) |
入光時ON |
EX- 14A (-PN) |
EX- 15 (注3) |
EX- 15E (注3) |
EX- 17 (注3) |
EX- 17E (注3) |
| 非入光時ON |
EX- 14B (-PN) |
|||||
| 檢測距離 |
2?25mm(注4) (中心10mm) |
150mm | 500mm | |||
|
最小檢測 物體 |
φ0.1mm銅線 (設定距離10mm) |
φ1mm不透明體 (完全遮光物體) (投光器和受光器之間的設定距離 150mm) |
φ2mm不透明體 (完全遮光物體) (投光器和受光器之間的設定距離 500mm) |
|||
| 應差 |
動作距離 15%以下(注4) |
- | ||||
| 重復精度(垂直于檢測軸) | 0.1mm以下 | 0.05mm以下 | ||||
| 電源電壓 | 12?24V DC±10% 脈沖P-P10%以下 | |||||
| 消耗電流 | 13mA以下 | 25mA以下 | ||||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：2V以下(流入電流50mA) 1V以下(流入電流16mA) PNP開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：2V以下(流出電流50mA) 1V以下(流出電流16mA) |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下 (輸出和0V之間) ?剩余電壓：2V以下(流入電流100mA) 1V以下(流入電流16mA) |
||||
|
短路 保護 |
配備 | |||||
| 反應時間 | 0.5ms以下 | |||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) |
橙色LED(輸出ON時亮起) 位于分叉器上 |
||||
| 入光指示燈 | - |
紅色LED(入光時亮起) 位于傳感器部(受光器) |
||||
| 穩定指示燈 |
綠色LED (穩定入光時、穩定非入光時亮起) |
綠色LED (穩定入光時、穩定遮光時亮起) 位于傳感器部(受光器) |
||||
|
環 境 性 能 |
保護構造 | IP67(IEC)、防滲漏型(JIS) | ||||
| 使用環境溫度 |
-25?+55℃(注意不可結露、結冰)) 保存時：-30?+70℃ |
|||||
| 使用環境濕度 | 35?85%RH、保存時：35?85%RH | |||||
| 使用環境照度 | 白熾燈：受光面照明度3,000R以下 | |||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |||||
| 耐振動 | 頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 | |||||
| 耐沖擊 | 耐久500m/s2(約50G) XYZ各方向3回 | |||||
| 投光元件 | 紅色LED(投光波峰波長：680nm、調制式) | |||||
| 材質 | 外殼：聚芳酯，透鏡：聚芳酯 |
外殼：聚芳酯， 透鏡：聚芳酯 分叉器：聚芳酯 |
||||
|
電纜 (注5) |
0.1mm2 3芯(透過型投光器：2芯)橡皮電纜，長2m |
0.2mm2 3芯橡皮電纜，長2m (不包括分叉器)(傳感器和分叉器之間為0.5m) |
||||
| 電纜延長 | 0.3mm2 以上的電纜全長可延長至50m(透過型：投光器和受光器各1根) | 0.3mm2 0.3mm2以上的電纜全長可延長至100m | ||||
| 重量 |
本體重量： 約20g 包裝重量： 約40g |
本體重量：各約55g、 包裝重量：約80g |
||||
| 附件 |
安裝螺絲： 1套 |
安裝螺絲：1套、 調整螺絲刀：1個 |
||||
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：型號末尾加注“-PN”的機型為PNP輸出型。
(注3)：可通過切換開關選擇入光時ON或遮光時ON。
(注4)：限定反射型傳感器的檢測距離與應差是相對于白色無光澤紙(50×50mm)的數值。
(注5)：耐彎曲電纜型(型號末尾加注“-R”的機型)附帶0.1mm23芯(透過型投光器：2芯)耐彎曲性橡皮電纜，長2m。
尺寸圖
- 單位mm

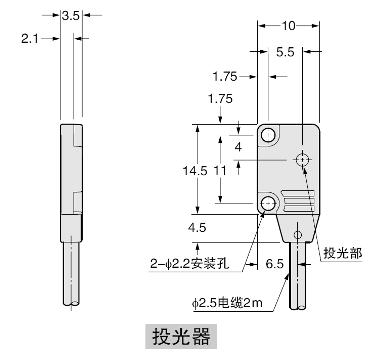

EX-11A□ EX-11B□ EX-13A□
EX-13B□ EX-19A□ EX-19B□
傳感器
|
|

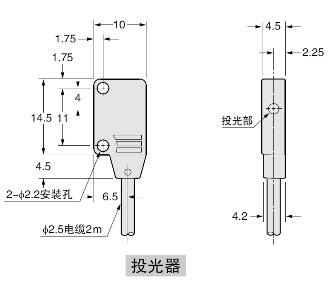

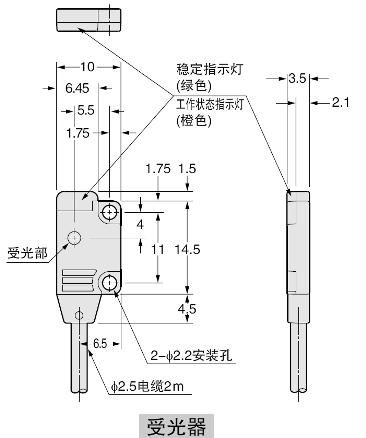

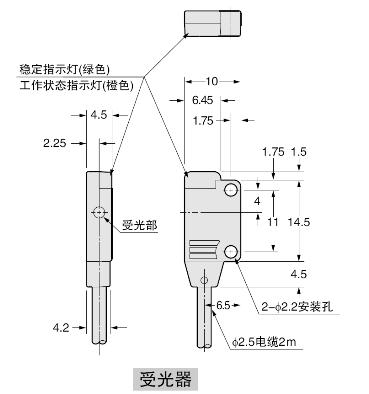

EX-11EA□ EX-11EB□
EX-13EA□ EX-13EB□
EX-19EA□ EX-19EB□
傳感器
|
|

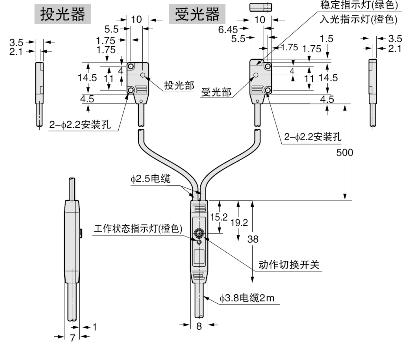

EX-15
EX-17
傳感器
|

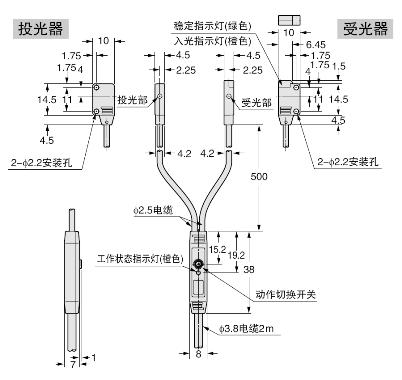

EX-15E
EX-17E
|

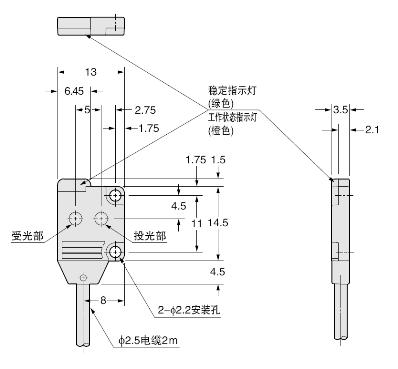

EX-14A□
EX-14B□
|

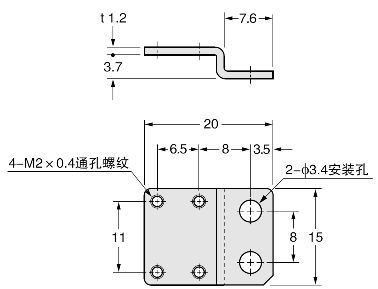

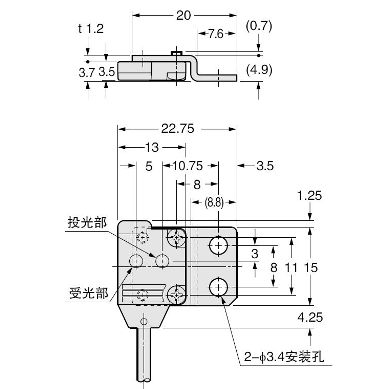

MS-EX10-1
|
|

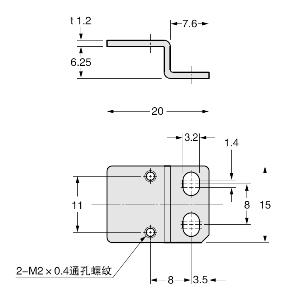

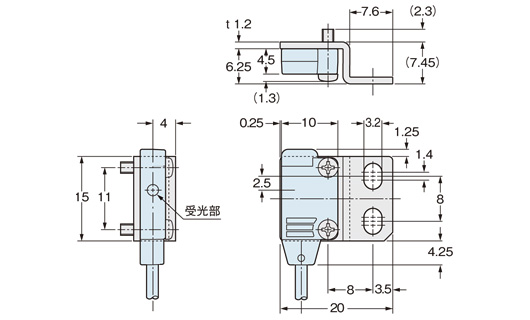

MS-EX10-2
傳感器安裝支架(另售)
|
|

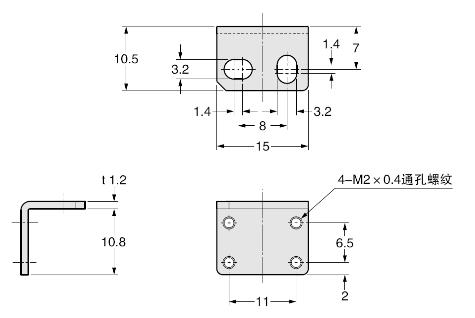

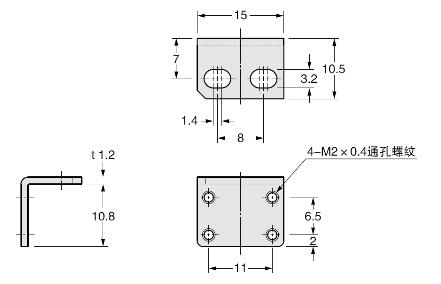

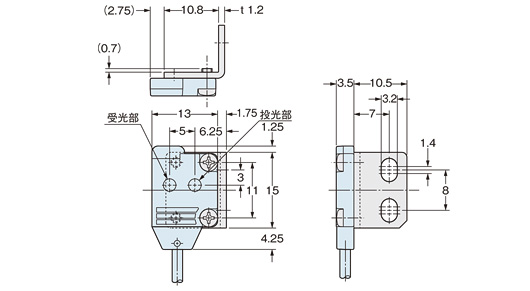

MS-EX10-13
|
|

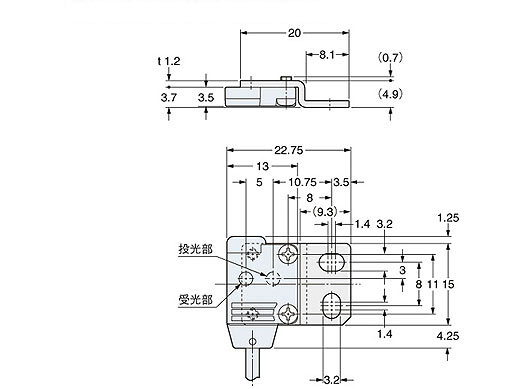

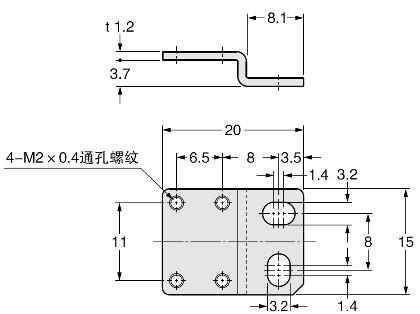

MS-EX10-11
|
|

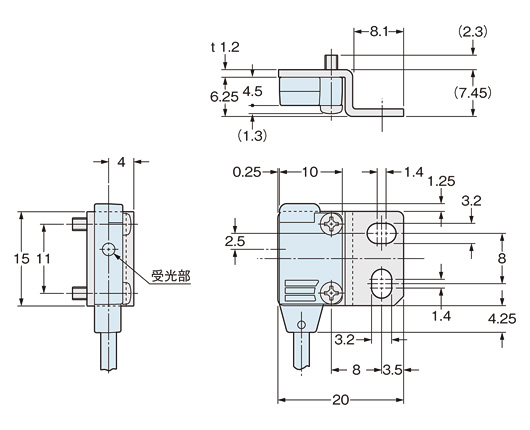

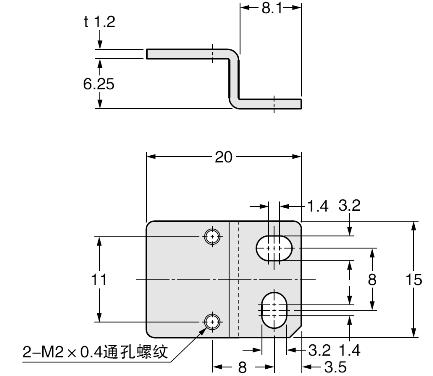

MS-EX10-12
|
|

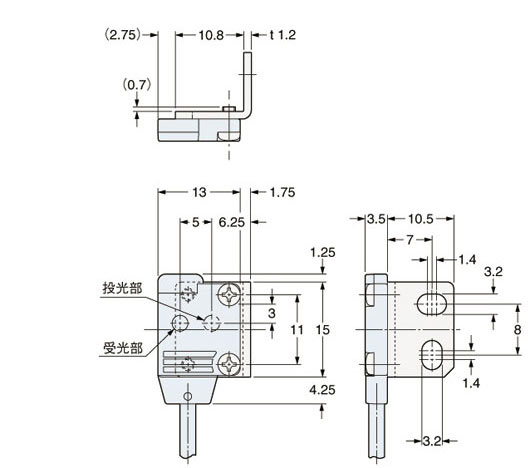

MS-EX10-13
|
|
用途
|
|
|
|
|
|

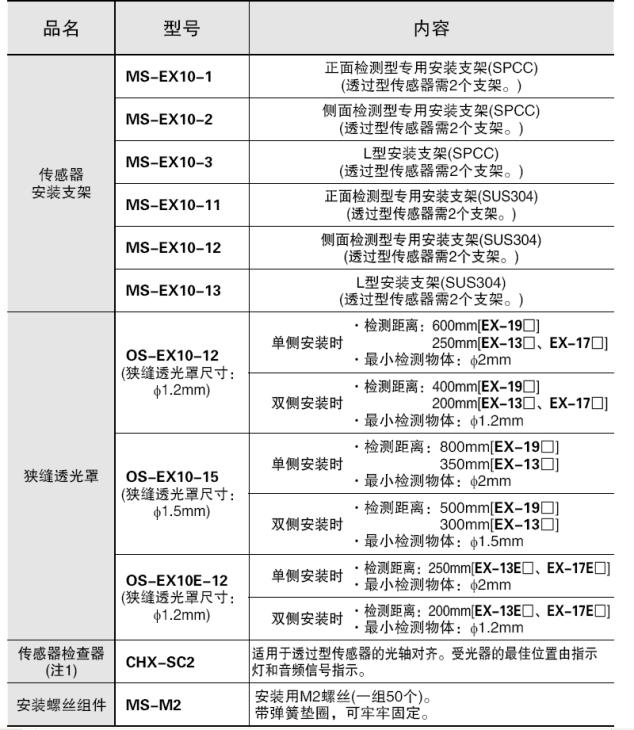

可選件
|
傳感器安裝支架
|
|
|
|||||||||
|
|
|
|||||||||
狹縫透光罩
|
|
|
|||||||||
傳感器檢查器
|
